Amplificador Estereo de 180 Vatios con Entrada de Micrófono Y EQ

Mediciones

Al terminar de colocar todos los componentes en el circuito impreso, es necesario hacer unas mediciones antes de encender el amplificador. Esto es obligatorio. A veces, a la hora de ensamblar, cometemos errores que pueden llegar a dañar el circuito gravemente o sencillamente el circuito no funciona.

Mediciones en frío (sin electricidad)

La primera medición que se debe hacer es a la entrada de voltaje AC. Aquí es donde se conecta el transformador a la fuente rectificadora del amplificador. Colocamos el multímetro en escala de continuidad. Con la punta negra en tierra y la punta roja en una de las dos entradas AC. Después de que salen unos números mientras se cargan los condensadores de la fuente, deberá medir infinito (un 1 a la izquierda). Invierta las puntas y deberá medir lo mismo. En caso de que mida cero (0) o algún número que representa impedancia, revise el circuito impreso a contraluz para descartar posibles cortos. Revise la posición del puente de diodos y cada condensador. Si el error persiste, desmonte los TDA7294 y mida de nuevo. Si la medición sin los integrados es correcta, es porque alguno de ellos está defectuoso. Proceda a cambiarlo por uno nuevo.

Ahora, haga lo mismo entre el pin tierra y el otro pin de entrada AC, de la misma manera que con el otro pin de AC. Deberá medir infinito al igual que al invertir las puntas. Recuerde hacer las revisiones anteriormente mencionadas. Si la medición no le da un uno a la izquierda, significa que alguno de los componentes electrónicos está defectuoso. Algunas veces estos componentes vienen defectuosos de fábrica, por eso es importante hacer estas mediciones.

Medición de las salidas a parlante

Las salidas a parlantes también deben ser revisadas. No deben estar en corto o que tengan alguna baja impedancia. Colocando el multímetro en continuidad, se coloca la punta negra en el pin tierra y la puta roja en el pin de salida izquierda (L). Deberá medir infinito después de ver una pequeña medición que se da mientras cargan los condensadores. Invierta las puntas y deberá medir infinito también. Si la medición es incorrecta (corto o una impedancia baja), revise los condensadores de la Red de Zobel. Son los condensadores de 0.1 microfaradios, que están en paralelo con la salida a parlante, también mida las resistencias de 2.7 ohmios que los acompañan. No deben estar en corto. Si estos componentes están en buen estado, debe descartar el circuito integrado TDA7294 cambiándolo y midiendo nuevamente, para constatar su buen estado.

Ahora haga lo mismo entre el pin tierra y coloque la punta roja en el otro pin de salida a parlante derecho (R), de la misma manera que con el otro pin de salida. Deberá medir infinito, al igual que al invertir las puntas. Si la medición no le da un uno a la izquierda, recuerde hacer las revisiones anteriormente mencionadas. Reiteramos que a veces vienen componentes electrónicos defectuosos de fábrica.

Medición de la entrada del doblador de tensión

La entrada AC para alimentar la fuente del preamplificador también debe ser revisada. Colocando el multímetro en continuidad deberá dar infinito. Invierta las puntas y también debe medir un uno a la izquierda. Si llegara a dar una medición incorrecta, como corto circuito o alguna impedancia, revise los condensadores y los diodos. Vale la pena recordar que en nuestra sección de Recomendaciones, hay un artículo llamado Como ensamblar un circuito con éxito, que tiene varios tips indispensables para no desfallecer en el intento.

Mediciones en caliente

Después de hacer las mediciones anteriores con éxito, se procede a conectar el transformador al amplificador y a la red pública, usando un Circuito Serie hecho con un bombillo.
El Circuito Serie permite probar circuitos o aparatos, sin el riesgo de quemarlos. Si el aparato está en corto, el bombillo prende. Si el circuito no está en corto o está abierto, el bombillo no prende.

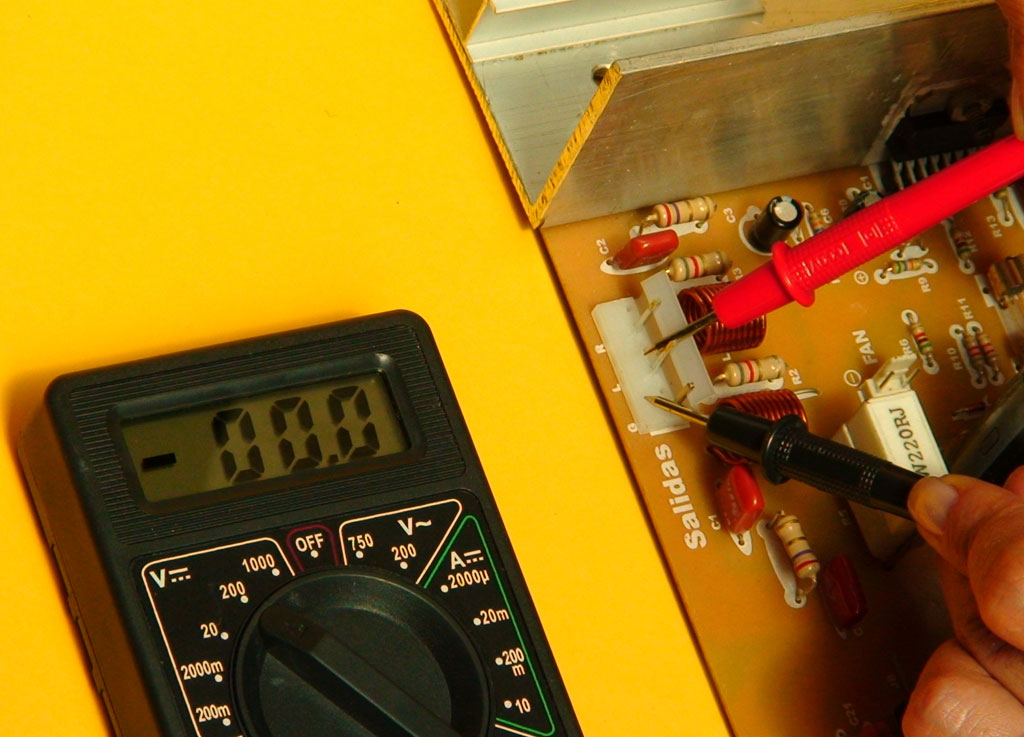

Si al alimentar el amplificador el bombillo no prende, proceda a medir. Con el multímetro en la escala de voltaje continuo, se coloca la punta negra en tierra y la roja en la salida izquierda (L). Deberá medir cero (0V). Si llega a aparecer algún voltaje a la salida, puede haber corto entre las pistas de voltaje y alguna pista de salida del TDA7294. Revise bien el circuito impreso. Si todo está correcto y persiste el voltaje en la salida, cambie el circuito integrado.

Para la salida derecha (R), el procedimiento es el mismo. No debe aparecer ningún voltaje a la salida. Los errores más frecuentes son las colisiones entre pistas y los componentes invertidos. Utilice siempre la guía de la máscara de componentes. Tenga en cuenta que de la calidad de las soldaduras y su concentración a la hora de ensamblar un circuito, dependen el éxito del mismo.

Verifique el voltaje que entrega la fuente

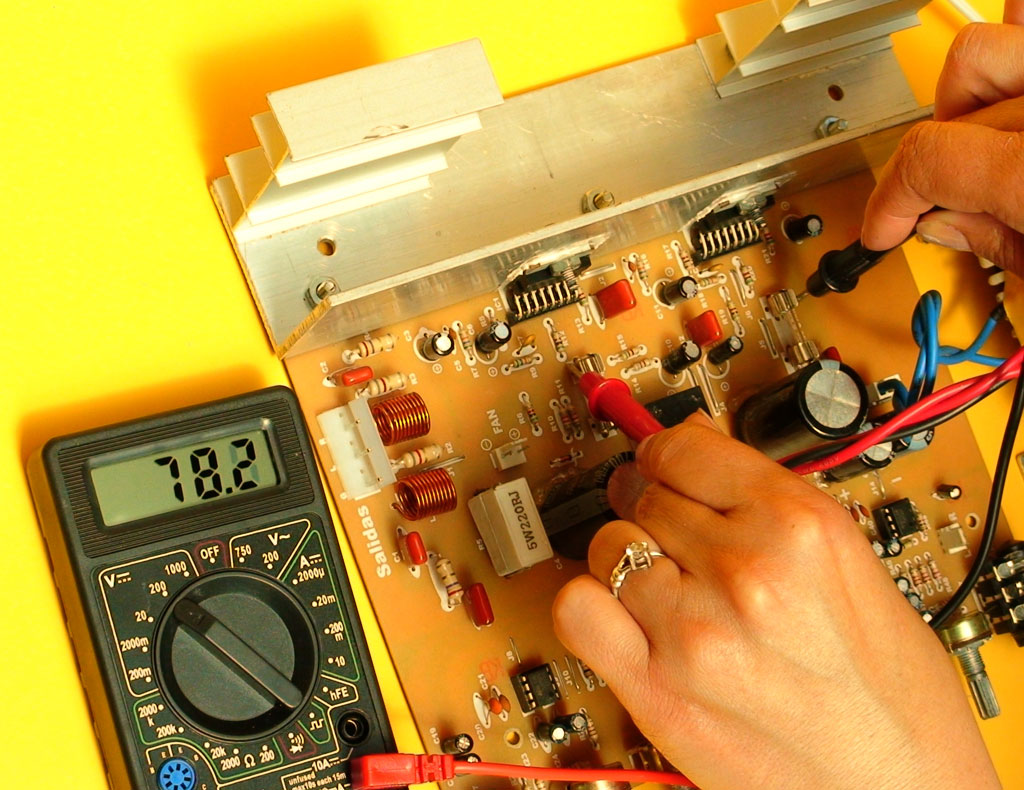

Ahora se debe medir el voltaje de alimentación del amplificador. Este se mide colocando las puntas del multímetro en los dos fusibles de +Vcc y -Vcc. Debe medir un voltaje aproximado a 78 voltios DC, ya que estamos midiendo entre los dos extremos del voltaje y no tomamos el punto centro que es el tierra. Si esto no da el voltaje recomendado, desconecte el transformador y mídalo por aparte.
Se coloca el multímetro en la escala de voltaje AC y al medir entre el TAP central y cada extremo, deberá medir 29 x 29 voltios AC, o 58V entre extremo y extremo.

NOTA: El voltaje AC de 58V, al multiplicarlo por raíz de 2, da como resultado 82 voltios DC. Menos el consumo de los diodos, nos da los 78 voltios DC, que se observan en la fotografía.

La medición entre tierra y +Vcc, se hace con el multímetro en la escala de voltaje DC y se coloca la punta negra en tierra y la roja en el fusible del lado izquierdo, que es voltaje positivo. Deberá medir aproximadamente 39 voltios DC. Si no es así, revise el circuito como se ha explicado en nuestra sección de Recomendaciones.

La medición entre tierra y -Vcc, se hace con el multímetro en la escala de voltaje DC.  Se coloca la punta negra en tierra y la roja en el fusible del lado derecho, que es voltaje negativo. Deberá marcar aproximadamente -39 voltios DC. Recuerde revisar muy bien, si no le da este valor.

Medición de la alimentación del preamplificador

Mida el voltaje de alimentación del preamplificador de la siguiente manera: Coloque el multímetro en escala de voltaje DC. La punta negra se coloca en tierra, que en este caso, la tomamos del pin central de la entrada de señal. Y la punta roja va en el puente o Jumper marcado con un mas (+), como se aprecia en la foto. Si el devanado adicional del transformador, es de 12 voltios AC, deberá medir entre 15 y 16 voltios DC.

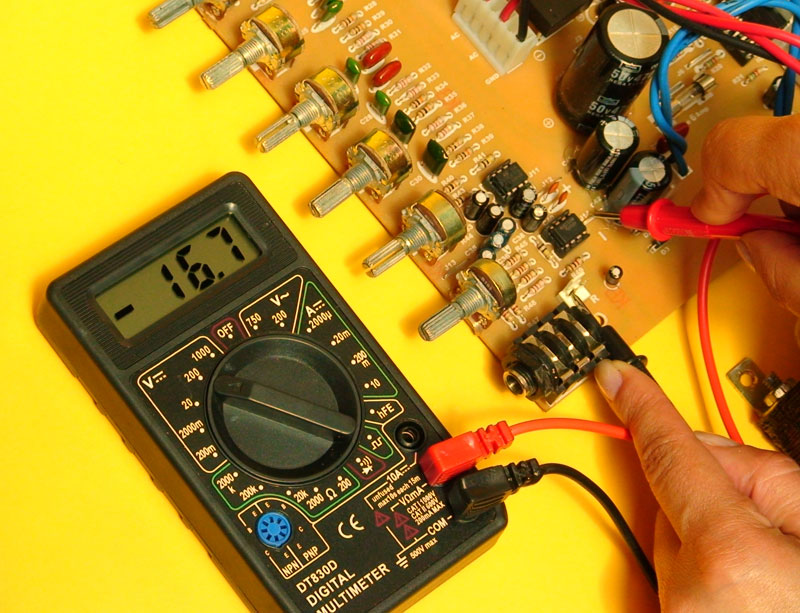

Ahora se mide, manteniendo la punta negra en tierra, y la punta roja en el puente o Jumper marcado con un menos (-), como se aprecia en la foto. Si el devanado adicional del transformador es de 12 voltios AC deberá medir entre -15 y -16 voltios DC. Si éstas mediciones no dan lo recomendado, revise su transformador y los componentes de la fuente de alimentación del preamplificador.

A continuación veremos como se construye la caja o gabinete del amplificador
