Amplificador Estereo de 180 Vatios con Entrada de Micrófono Y EQ

Ensamble del amplificador de 180W

El ensamble del amplificador es de sumo cuidado y pulcritud. Las partes deben encajar y ajustar a la perfección. Cuando vamos a ensamblar un amplificador por primera vez, es muy posible que nos encontremos con algunos obstáculos o eventualidades. Estos inconvenientes, son previsibles o evitables, si planeamos de principio a fin, cada paso a seguir.

Colocando el transformador

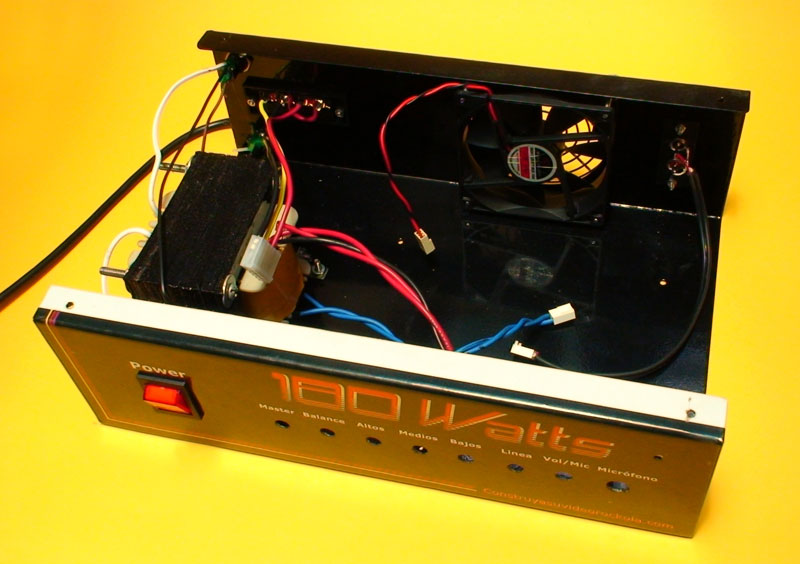

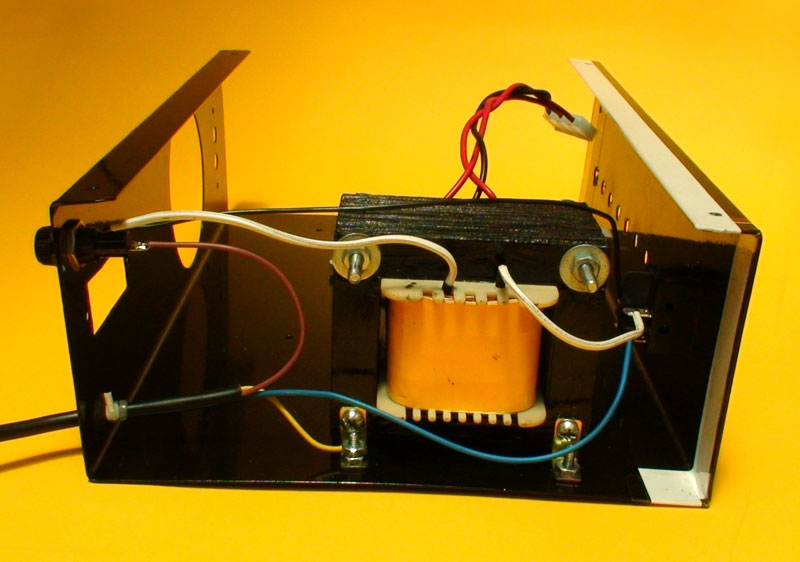

Teniendo la caja o gabinete para el amplificador, procedemos a acomodar las partes. Comenzamos por instalar el transformador. Se atornilla al piso de la caja metálica, al lado izquierdo, detrás del interruptor de encendido. Los cables de entrada de corriente del transformador, deben ser lo suficientemente largos para que uno llegue hasta el switch y el otro hasta el fusible.

Recomendamos usar un cable de poder con polo a tierra

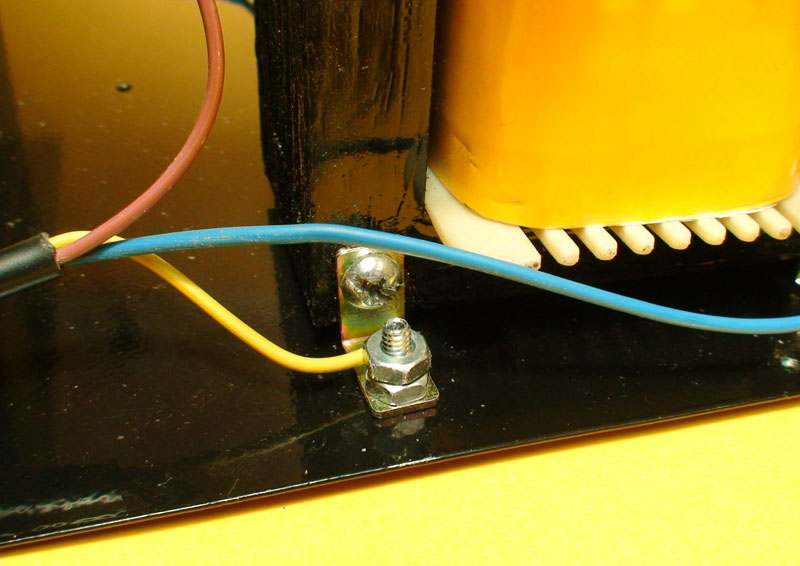

 Los cables del cable de poder se conectan de la siguiente manera: El cable de la fase, va al fusible, éste se reconoce al mirar de frente la clavija, es la pata del lado derecho. Puede usar el multímetro, para identificar los cables. El cable neutro, va al interruptor, y el tierra lo atornillamos a uno de los tornillos que ajustan el transformador al chasis. Básicamente es una serie; entre el transformador, el interruptor y el porta fusible.

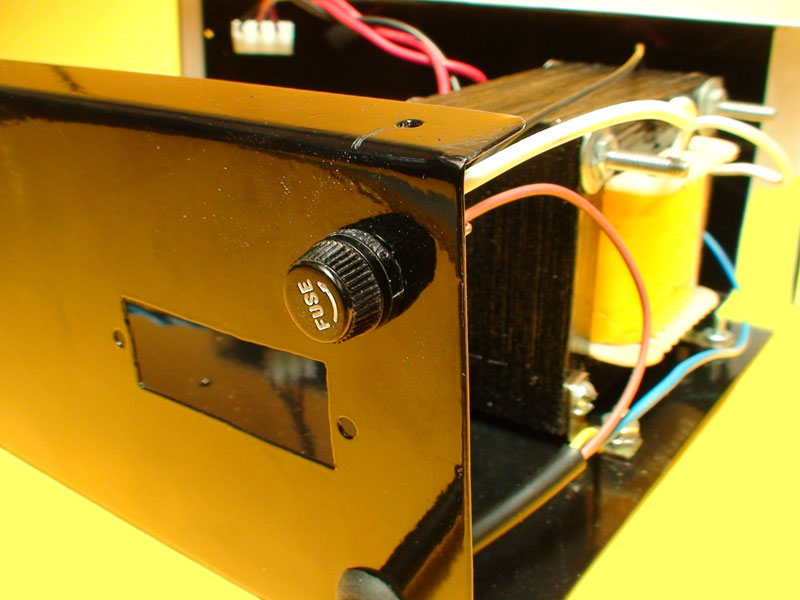

Fusible de protección

El porta fusible, como su nombre lo indica, es para contener un fusible, que en este caso, lo colocaremos de 2 a 3 amperios como máximo. Si se coloca un fusible muy alto, NO protege el amplificador de sobre cargas o corto circuitos, por lo tanto utilice el fusible recomendado.

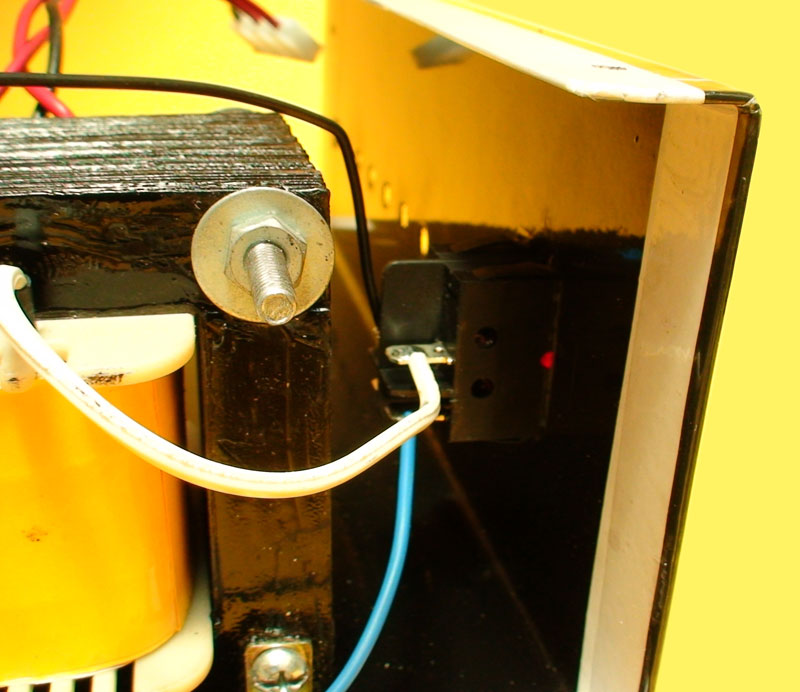

El interruptor (Switch) debe soportar al menos 3 amperios y 250 voltios. En este caso usamos un interruptor con piloto, para que nos muestre cuando está encendido. El TDA7294, tiene un circuito de (Stand By), que se puede activar interrumpiendo el flujo que pasa por el diodo 1N4148. Así que si lo desea, puede independizar el interruptor para que sólo maneje el corte de voltaje en el diodo. Esto lo dejamos para que los estudiantes lo investiguen, pero la manera tradicional de instalación del interruptor, que acabamos de mostrar, es funcional y sencilla.

Las salidas a parlante

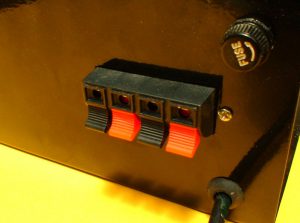

Para las salidas a parlante, perforamos con una broca de 3/8 para metal. El corte cuadrado se hizo con una caladora de mano, usando una cuchilla para metal. Usamos un terminal de presión doble. El orificio fue hecho a la medida, pensando en que el terminal entre por la parte posterior. Luego se atornilla con dos tornillos pasantes con tuerca.
Aprovecho para comentar que los bafles con que fue probado éste amplificador tenían parlantes de 300W a 8 ohmios y 12 pulgadas. También un parlante medio de 100W y tweeter motorola de 100W. Además tienen uno delos Crossover que se encuentra en nuestra sección de proyectos.

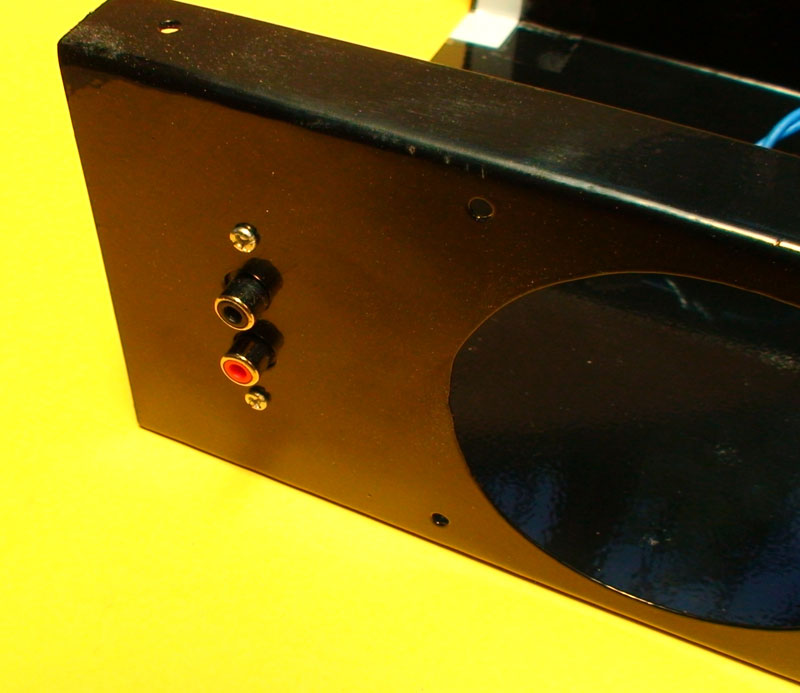

En la entrada de señal se utilizó un terminal RCA hembra doble para chasis. Se hicieron 4 perforaciones para la instalación de éste terminal.  Dos orificios de 3/8 de pulgada, para los conectores RCA y dos de 1/8, para los tornillos pasantes con tuerca. Éstos se encargan de ajustar el terminal.

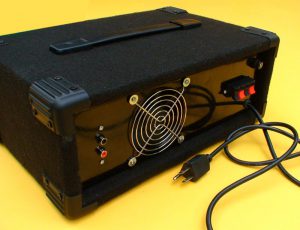

Malla de protección del ventilador

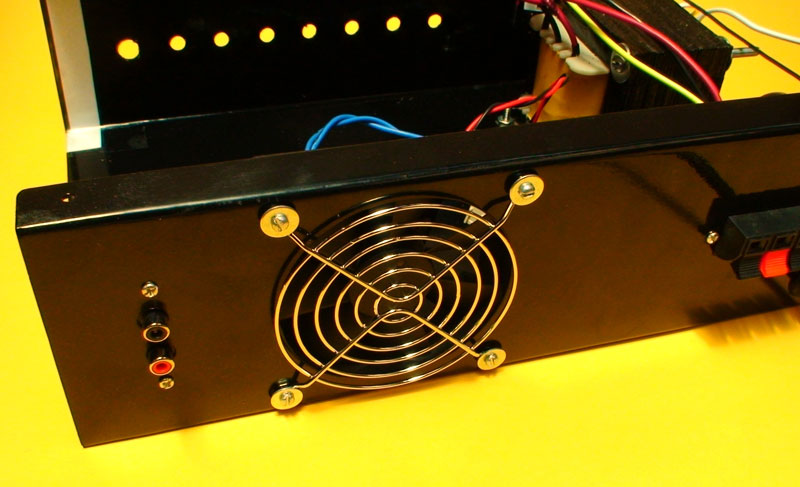

Colocar una malla para el ventilador es muy importante.  Protege el ventilador y también de posibles accidentes humanos al manipular el amplificador. La malla que usamos es de 3 ½ pulgadas de diámetro, al igual que el ventilador. Puede atornillarla simultáneamente con el ventilador, para usar los mismos agujeros y tornillos.
El orificio del ventilador se abrió con caladora de mano.

El ventilador instalado (cooler fan)

El amplificador debe estar bien ventilado para que no se recaliente y así darle una larga vida. En este caso colocamos un ventilador de 3 ½ pulgadas, que enviará aire frío al disipador de aluminio. Lleva un conector de dos pines hembra, para conectar y desconectar el ventilador de manera fácil y práctica.

Tarjeta principal del amplificador

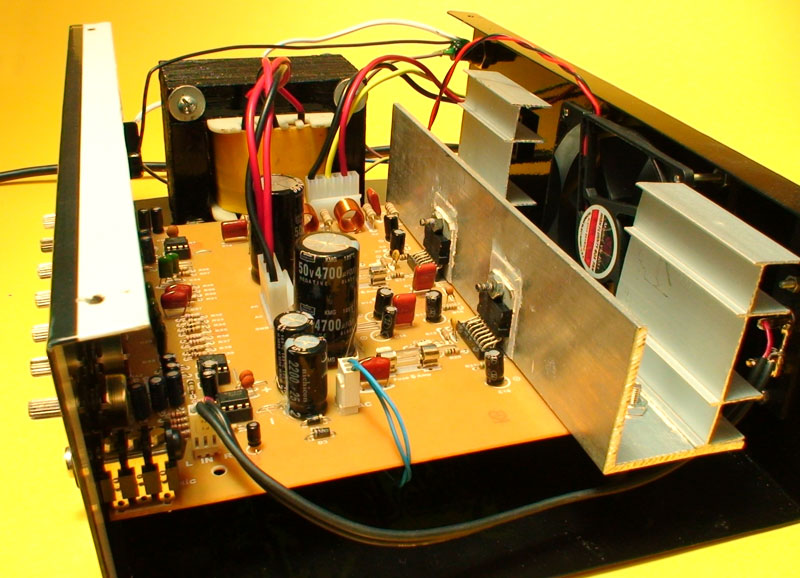

Ahora colocamos la tarjeta del amplificador. En la parte frontal de la caja entran los potenciómetros de control. Además de ejercer sus funciones especificas, sostienen y aseguran la tarjeta. En la parte posterior de la tarjeta, en el disipador, hay dos orificios que coinciden con dos orificios de la caja, para colocar tornillos pasantes. Antes de los tornillos, se colocan unos soportes de caucho para mantener la misma altura del frente, en la parte de atrás.
Conecte en sus respectivos lugares en la tarjeta, los cables de alimentación, entrada de señal y salida de señal.

LED indicador de picos

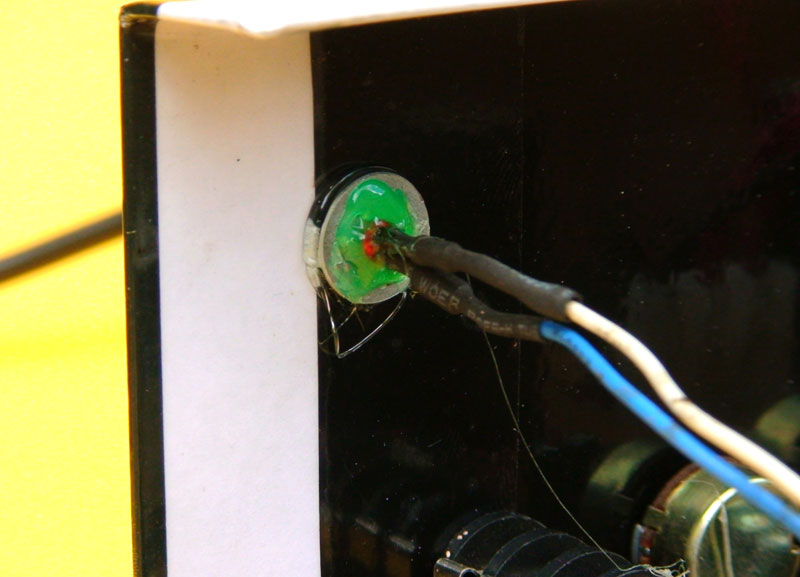

Hemos colocado un LED en la parte frontal del amplificador, para que cuando el amplificador llegue al máximo nivel de volumen; se encienda, mostrando que está en saturación. Para esto se le colocó un diodo 1N4004, en serie con el positivo del LED y una resistencia de 56K en serie con el negativo del LED. Estos componentes, después de añadirles sus respectivos cables, fueron cubiertos con termoencogible, por estética y para evitar cortos. El otro extremo del cable, fue conectado a una de las salidas de parlante.

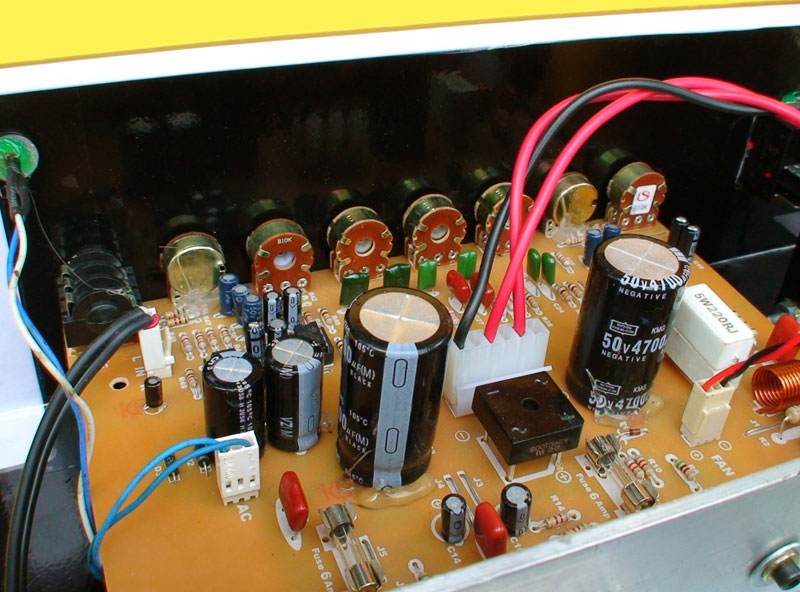

En la fotografía podemos apreciar la manera en que los potenciómetros sirven como soporte de la tarjeta. También vemos como van conectados los terminales de alimentación, entrada y salida de señal y ventilador.

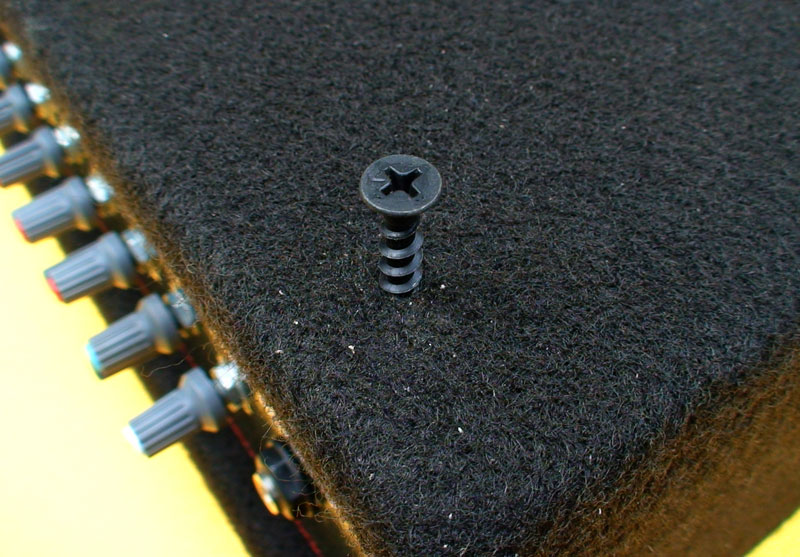

Es muy importante que los 4 tornillos de la tapa de madera, coincidan con los huecos de las pestañas de la lámina metálica, ya que los tornillos autoperforantes darán el ajuste y acabado ideales para la presentación y comercialización de sus propios amplificadores.

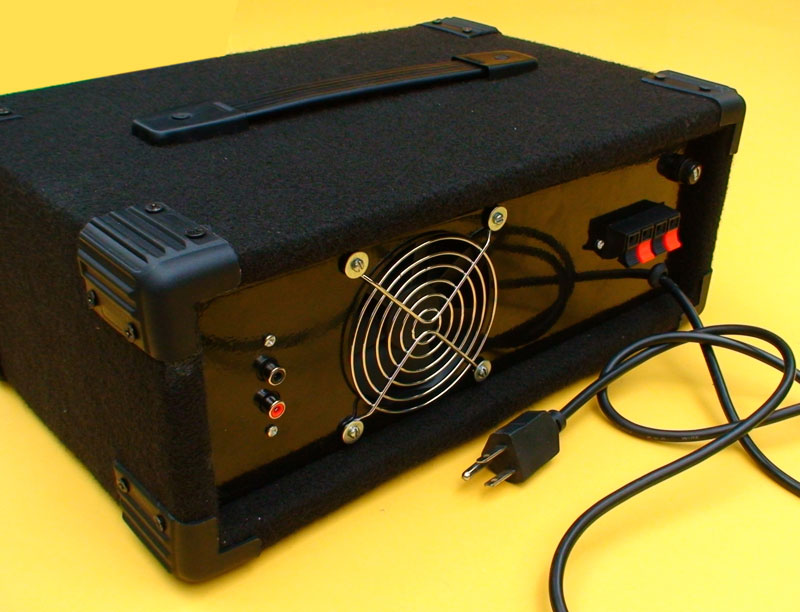

En esta fotografía se ve la colocación de los esquineros plásticos que cubren los tornillos autoperforantes, dándole mejor acabado y protección en sus esquinas. En la parte posterior podemos apreciar bien el acabado de la pintura, la localización de los servicios, y si lo desea puede colocar unas calcomanías que señalen; entrada de señal, salida de señal y fusible, esto con el fin de simplificar su uso.

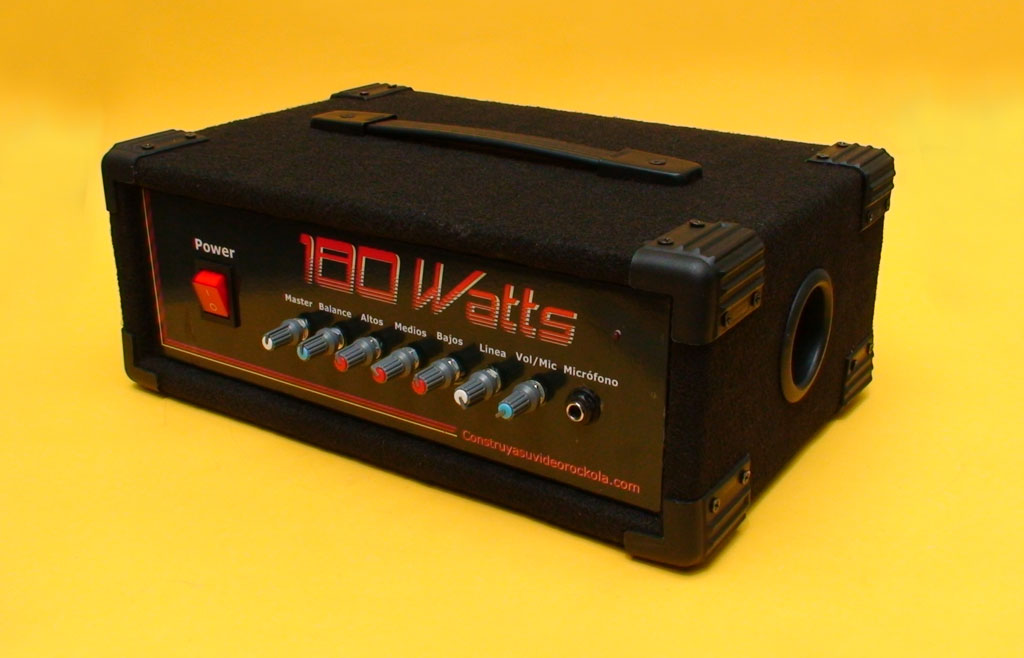

El amplificador de 180 watts con control de tonos, entrada de micrófono y línea mezclada, representa el nuevo concepto en diseño de videorockolas, ya que actualmente se construyen con computadores portátiles (laptop), consiguiendo videorockolas de 10 centímetros de espesor, por 45 cm de ancho y 60 cm de alto. Estas video rockolas tienen su amplificador externo al igual que los bafles. De tal forma que el manejo del volumen y la ecualización se hacen desde el mostrador del negocio. Esta optimización redunda en economía y ahorro de espacio.

Video tutorial del amplificador de 180W con su prueba de sonido

>>>Descargue aquí<<< El archivo PDF con el diagrama y el circuito impreso del amplificador de 180 Watts con tonos, entrada de micrófono y línea mezclada.
