Amplificador Estéreo de 250 Watts Complementario

Transistores de salida

Los transistores de salida 2SC3858 y 2SA1494 deben estar muy bien ajustados al disipador con tornillos pasantes, arandelas y tuercas. Recuerde apretar muy bien los tornillos, para que el calor se transmita de los transistores al disipador. Además los transistores deben estar debidamente aislados y utilizar grasa siliconada.

NOTA: Los transistores de potencia originales son de ganancia baja. Oscila entre 30 y 180, dependiendo del modelo. Los transistores japoneses originales traen una letra adicional que corresponde a la ganancia. Esta puede ser: Ganancia baja (entre 30 y 80) y se representa con una (Y). Ganancia media (entre 70 y 140) y se representa con una (P). Y ganancia alta (entre 90 y 180) y se representa con una (G).
Recomendamos los transistores con una ganancia de 50 máximo. Estos dan un excelente rendimiento. Ver el datasheet original.

Resistencias de polarización de los transistores de salida

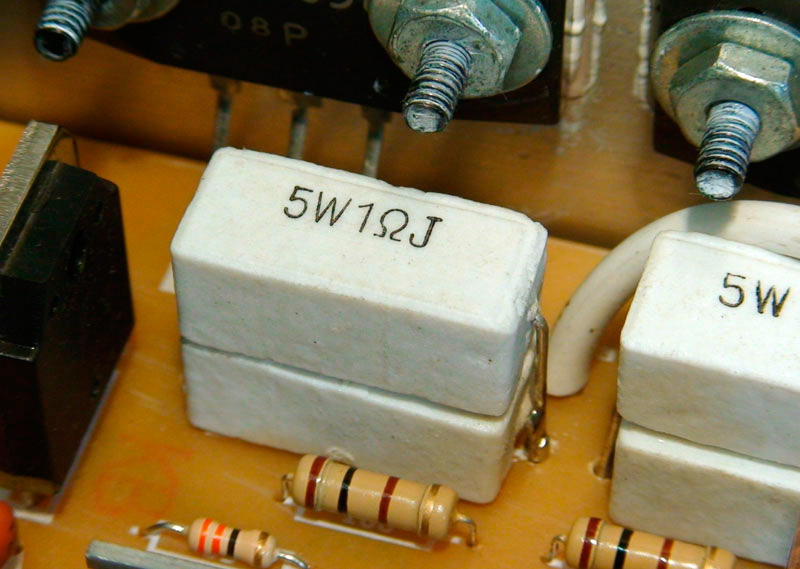

También llamadas resistencias de emisor (RE), son originalmente de 0.47 ohmios a 5W. Esto en el caso de trabajar el amplificador a 8 ohmios. Como la idea es trabajar este amplificador a 4 ohmios, podemos colocar dos resistencias de 1 ohmio en paralelo, teniendo como resultado una resistencia de 0.5 ohmios a 10W. Así podemos estar tranquilos de que no se van a quemar el momento de usar el amplificador con una carga de 4 ohmios.
Para el caso de querer aumentar la potencia colocando más transistores en paralelo, recomendamos usar resistencias de 0.33 ohmios.

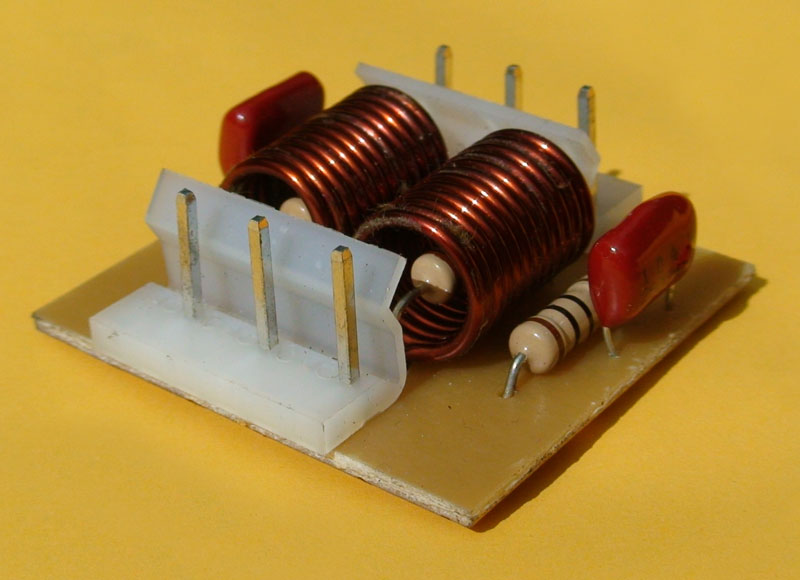

La Red de Zobel

Cada salida a parlante se encuentra una a cada lado de la tarjeta amplificadora. Como podemos apreciar en el diagrama eléctrico que se encuentra en el archivo PDF, se debe colocar entre la salida del amplificador y el parlante, un par de resistencias de 1 ohmio, un condensador de 0.1uF y una bobina de 5uH. A este conjunto se le conoce con el nombre de Red de Zobel o bloqueo de oscilación. En el archivo PDF proporcionamos una tarjeta adicional para colocar estos componentes y la forma de conexión entre el amplificador y los parlantes.
Para ahorrar espacio las resistencias de 10 ohmios que van en paralelo con las bobinas, las hemos colocado en el interior de las bobinas. Las resistencias van colocadas en los mismos orificios usados para colocar la bobina.
El amplificador puede funcionar sin la red de zoblel, pero lo recomendable es protejerlo mediante ésta pequeña tarjeta. No tiene gran costo y sí puede mejorar y alargar la vida útil de su amplificador.

Fuente de alimentación

La fuente dual o simétrica tiene la función de convertir la corriente alterna (AC) del transformador, en corriente directa (DC).
Es importante anotar que la fuente rectificadora, eleva el voltaje AC aproximadamente en 1.4142 veces en DC. Es decir; para alimentar un circuito de 70V DC, el transformador debe entregar un voltaje de unos 50 voltios AC. Este voltaje al ser rectificado por la fuente, se convierte en 70.7 voltios DC, le restamos los 1.4 voltios que consume el puente de diodos, nos da 69.3 voltios DC, dando un margen de tolerancia, para no trabajar forzado el amplificador.

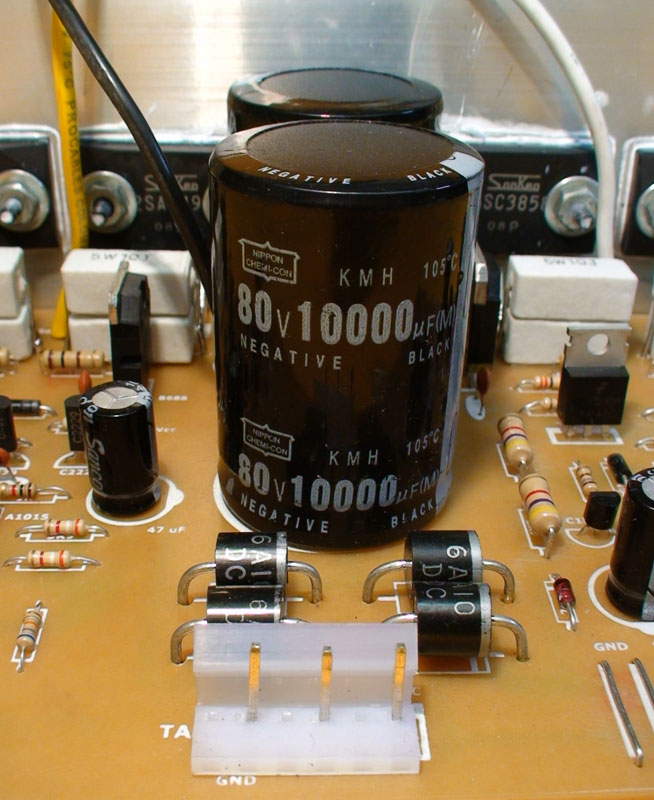

Hemos usado diodos de 6 amperios y condensadores de 10.000 microfaradios. Si piensa trabajar el amplificador a 8 ohmios, puede usar condensadores de 6800 uF.
Es de anotar que si en algún momento queremos aumentar la potencia colocando mas transistores, debemos cambiar los diodos por un puente de diodos de al menos 35 amperios, de lo contrario se pueden recalentar. De igual manera habría que usar condensadores de más capacitancia.

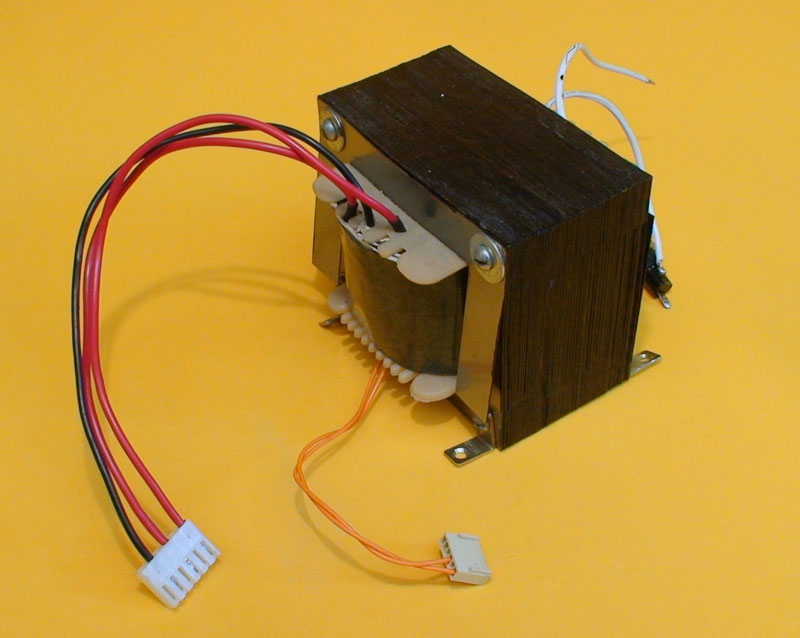

El transformador

El transformador debe construirse según la carga que piense colocar. Si va a trabajar el amplificador a 8 ohmios, se usa alambre un poco más delgado que si lo trabaja a 4 ohmios.
Es un transformador con TAP central de 50+50V AC, Es decir que entre los dos extremos tenemos una tensión de  100V AC. La corriente debe ser de 6 amperios como mínimo.
Para la construcción de este transformador, hemos usado un núcleo de 3.8 centímetros, por 6 cm. En Colombia el voltaje de la red pública es de 120 voltios.  Por lo tanto tuvimos que enrollar 222 vueltas de alambre calibre 20 en el devanado primario.  Y para el secundario enrollamos 184 vueltas de alambre calibre 15. Es necesario detenerse en la mitad de vueltas del devanado secundario y soldar un cable de salida que hará de TAP central. Luego se enrolla la otra mitad de vueltas faltantes. Otra opción es enrollar el alambre en doble y sólo enrollar 92 vueltas.
Para los países que tiene un voltaje de 220 en la red pública, es necesario enrollar 406 vueltas en el devanado primario con alambre calibre 23. El devanado secundario es igual en ambos casos.

Algunas mediciones

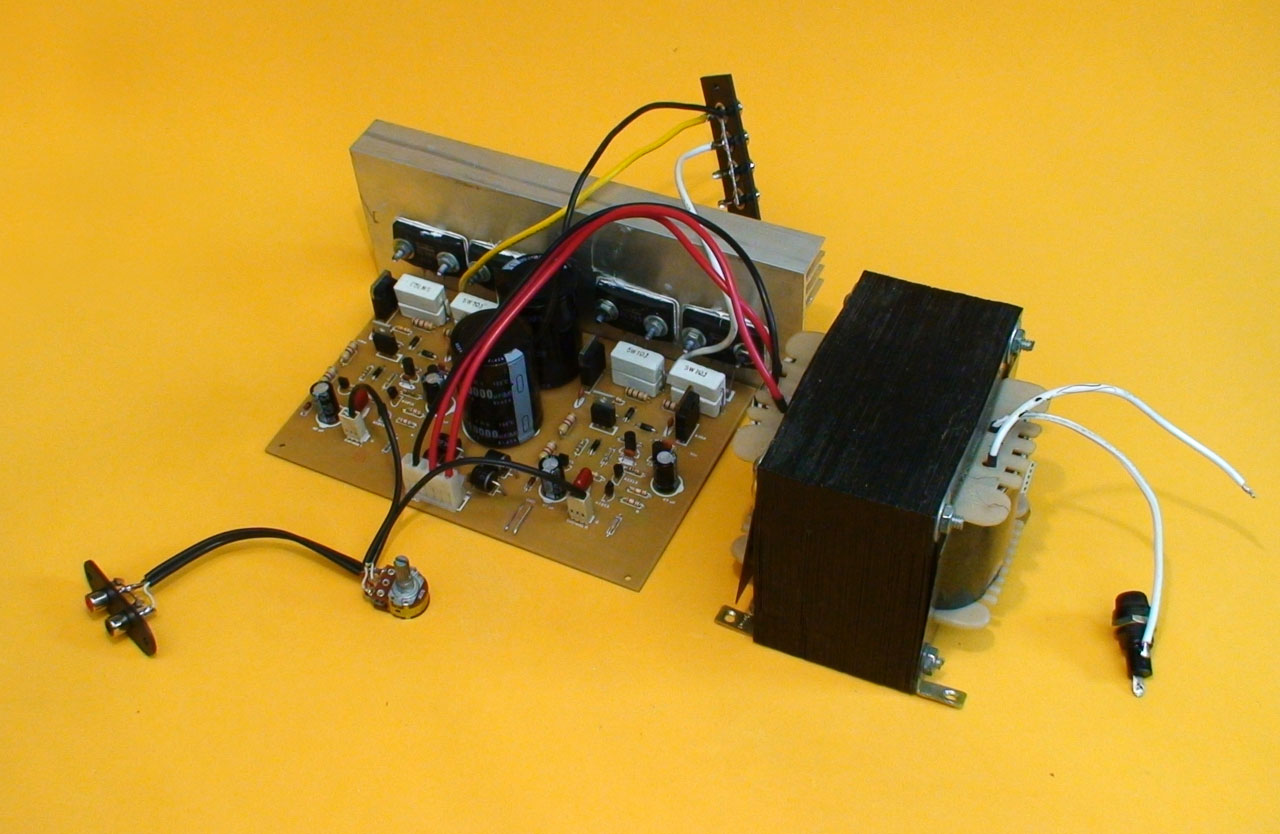

Aquí podemos apreciar nuestro amplificador terminado, listo para encajar en su gabinete. Es muy importante que antes de encender este amplificador se hagan las mediciones pertinentes.
Se debe colocar el multímetro en continuidad y medir la entrada de AC, sin conectar el transformador. No debe medir nada. Luego mida la salida a parlante y tampoco deberá medir ninguna impedancia.
Si todo es correcto, conecte el amplificador a la red pública usando un Circuito Serie. NUNCA LO CONECTE DIRECTAMENTE. El bombillo de la serie no deberá prender.
Coloque el multímetro en voltaje continuo y mida la salida, deberá medir cero voltios (0V).
Mida las BIAS. Deben dar un voltaje de 0.7V. Por último el voltaje de la fuente después de los condensadores.
Si estas mediciones le dan correctamente, entonces es en ese momento que podrá conectar el parlante y una señal para probar su amplificador.

NOTA: Recuerde que es indispensable colocar un fusible de 3 amperios a la entrada del transformador para el amplificador estéreo. O un fusible de 2 amperios para la versión monofónica. Lea nuestra sección de Recomendaciones.

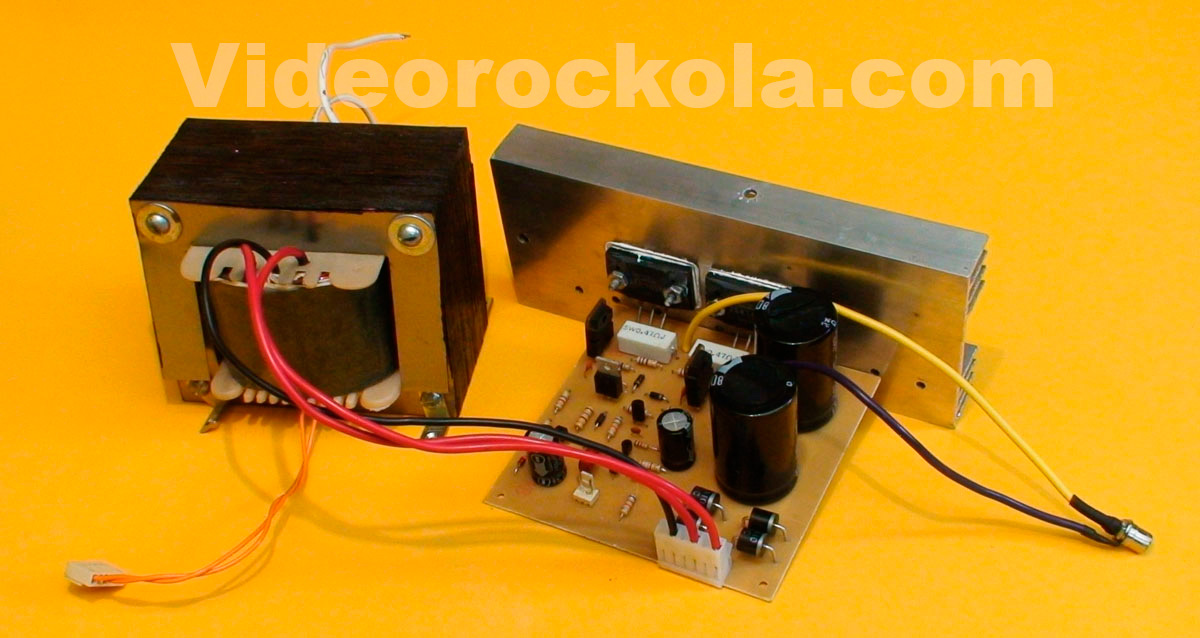

Versión monofónica de 125W

Pensando el las personas que quieren hacer amplificadores de guitarra, bajo eléctrico o subwoofer, hemos desarrollado el circuito impreso en versión mono. Al igual que la versión estereo también ha sido probado satisfactoriamente. Este amplificador fue probado con parlantes de 300W, 8 ohmios a 12 pulgadas. Recomendamos usarlo con parlantes de 400W a 500W pico, y de entre 12 y 15 pulgadas.
