Amplificador Expandible en Potencia

Un detalle importante que debemos tener en cuenta está relacionado con la etapa que maneja a los transistores de salida. Tengamos en cuenta que si aumentamos la cantidad de transistores de salida, es lógico que lo que éstos requieren se incremente. Supongamos que tenemos un transistor que requiere 0.5 amperios. es lógico que el colocar 2, de estos, el transistor impulsor que los maneja, deberá  ser capaz de entregar 1 amperio. Y así sucesivamente.

Ello tendrá como consecuencia que si no se cambian los transistores que proveen la corriente a la base de los transistores de salida, estos se podrán sobre calentar e incluso dañar, por lo que será necesario cambiarlos por unos que puedan manejar mayor potencia. En algunas ocasiones sólo basta colocar un disipador de calor a cada impulsor. Pero cuando la etapa de salida tiene una mayor exigencia, se hace completamente necesario reemplazarlos. Por esta razón una buena tarjeta Booster Ampliable ya viene con transistores de potencia lo suficientemente robustos, como para mover hasta 24 o más transistores sin problema alguno.
En algunos casos, cuando se usan más de 32 transistores, se pueden usar como impulsores, transistores de potencia como los 2SC5200 o el 2SC3858. Así estos trabajan descansados.

Montaje de la tarjeta amplificadora

Colocando los transistores en los disipadores

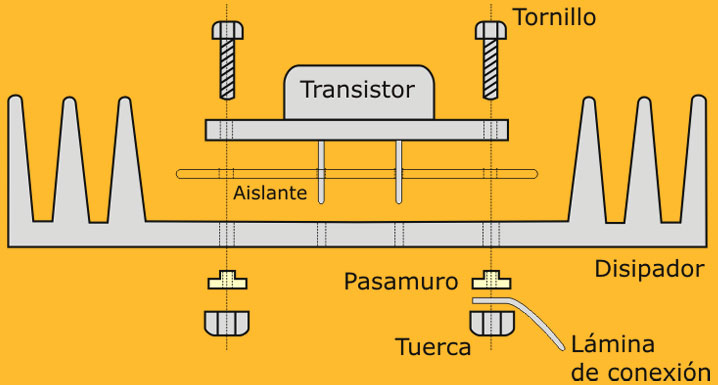

Después de tener armada la tarjeta amplificadora, teniendo en cuenta de colocar cada componente en el sitio y posición correctas y habiendo construido el transformador y la fuente, debemos preparar los transistores de salida. Se colocan sobre los disipadores, tal como se aprecia en la imágen. Los transistores deben estar bien aislados del disipador con aislantes de mica y con bujes aislantes (pasa muros). Además deben estar muy bien ajustados con sus respectivos tornillos y tuercas.

Use cables gruesos

Los colectores se deben unir con cable de buen calibre, puede ser un calibre 16 según la tabla AWG. Claro está que esto es para menos de 16 transistores. Si piensa colocar 24 transistores o más, lo mejor es que use un cable calibre 14 o 12.
Cada base de cada transistor lleva su propia resistencia de protección. Esas resistencias pueden ser desde 1 ohmio hasta 4.7 ohmios. No use de impedancias más altas, de lo contrario el amplificador pierde ganancia.

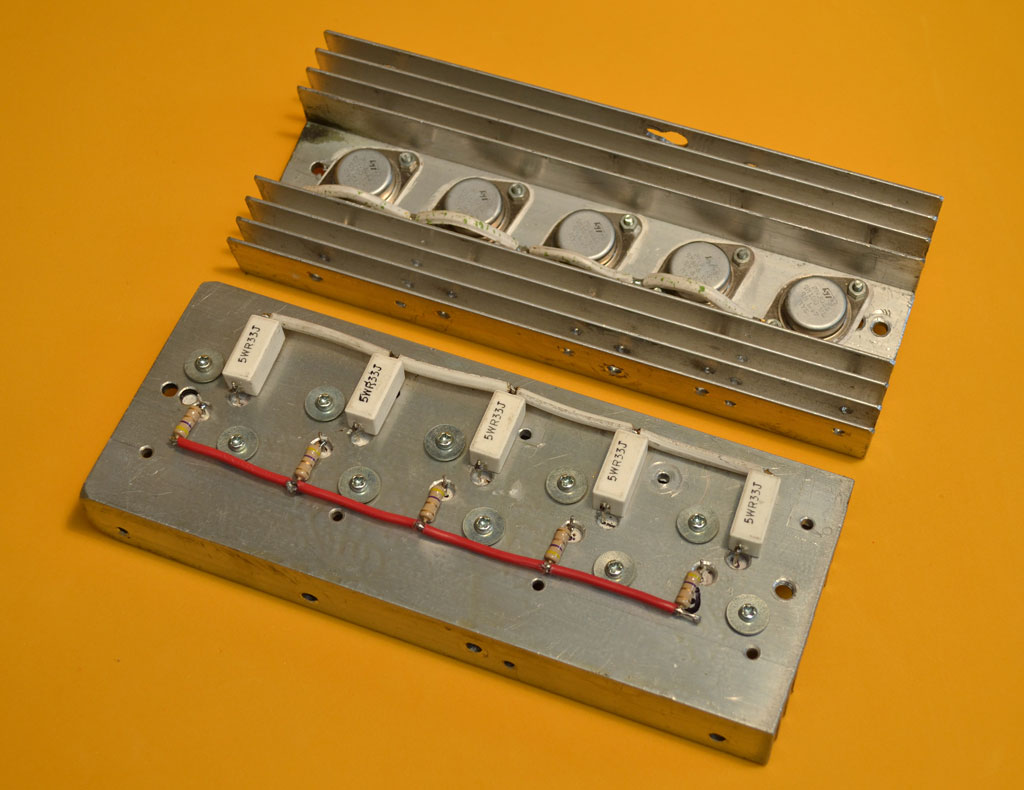

Los emisores también llevan su resistencia de polarización. Estas deben ser de entre 0.22 y 0.33 ohmios y a 5 vatios. Luego de colocar las resistencias se unen con un cable tal como se aprecia en la fotografía. Lo que hemos hecho es colocar los transistores en paralelo, convirtiendo los 5 transistores en uno solo que soporta muchos más amperios.

Amplificadores cuasicomplementarios NPN

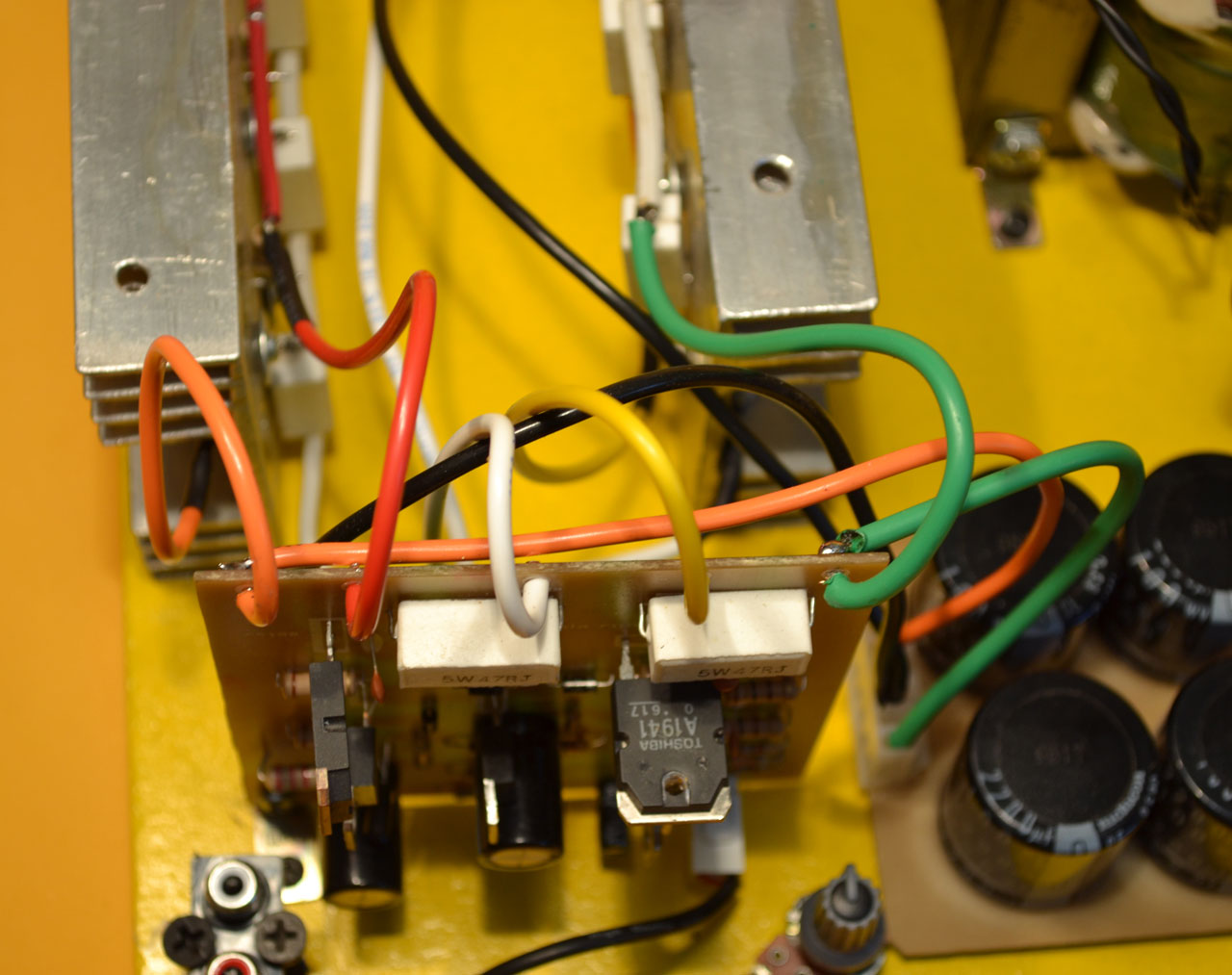

Las conexiones entre la tarjeta amplificadora y los transistores es sencilla, pero de mucho cuidado. Hay que tener en cuenta que el amplificador que presentamos aquí es cuasicomplementario NPN. Es decir que todos los transistores son NPN. En el archivo PDF que podrá descargar al final de este proyecto, se encuentran las tres configuraciones, complementario, cuasicomplementario NPN y cuasicomplementario PNP.  Cada una de estas configuraciones se conecta diferente.

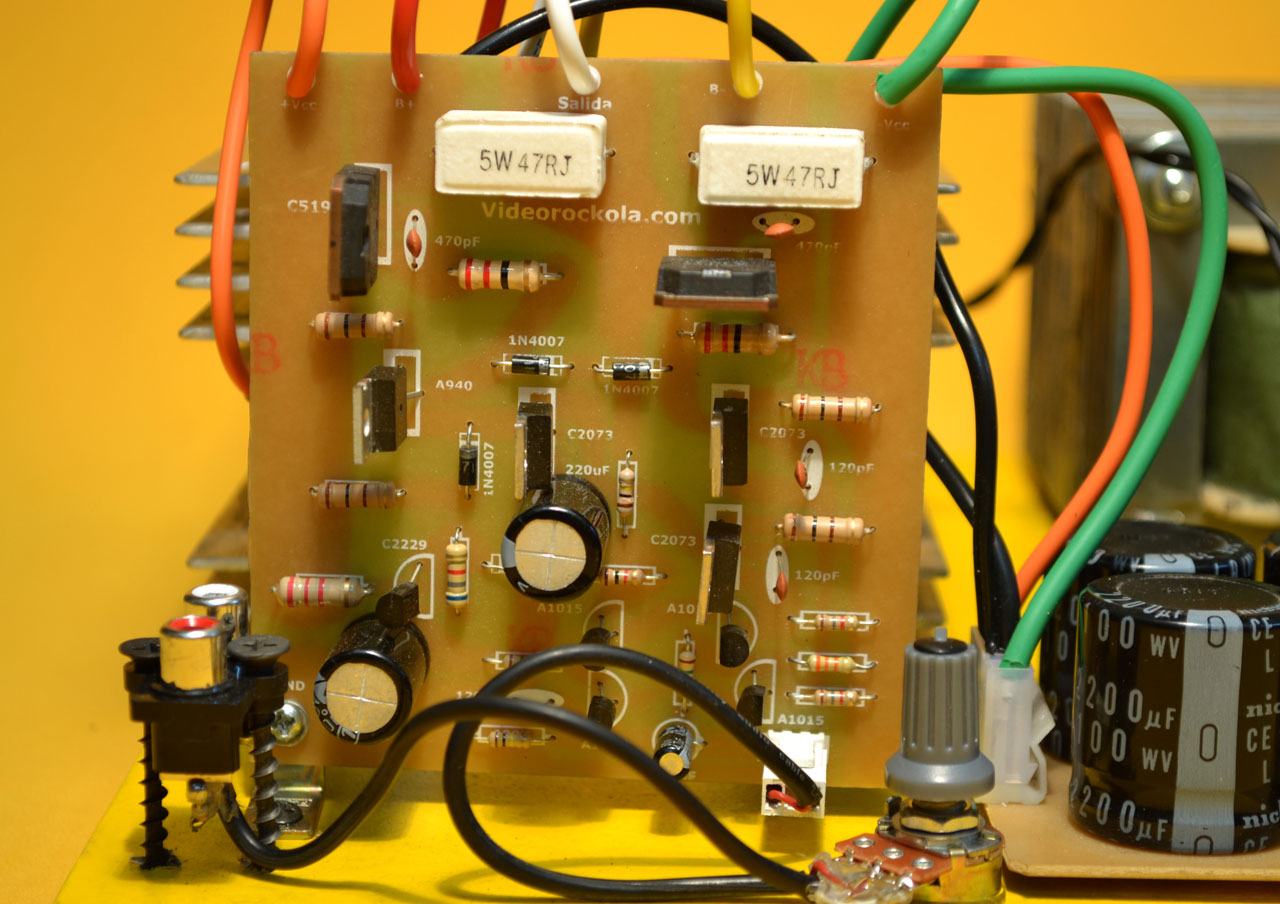

La tarjeta booster tiene 6 terminales de salida que son:

+Vcc = Alimentación positiva
+B = salida a las bases de los transistores del semiciclo positivo.
Salida = Salida a parlantes.
-B = Salida a las bases de los transistores del semiciclo negativo.
-Vcc = Alimentación negativa.
GND = tierra o común.

Mediciones

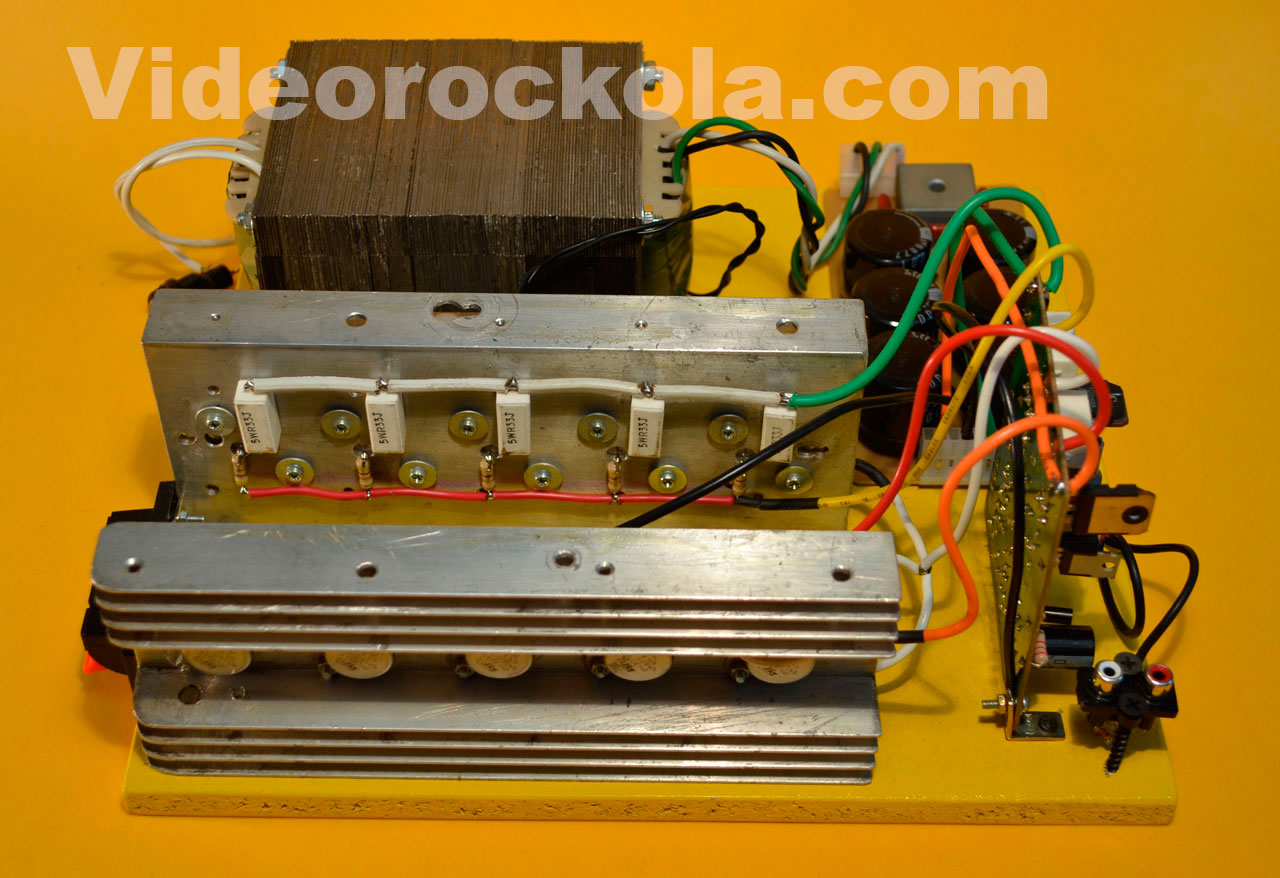

Cuando tenga terminado el amplificador, revise muy bien cada conexión y haga las mediciones pertinentes. Recuerde que siempre que se va a encender un amplificador por primera vez, se debe usar un Circuito serie con un bombillo incandescente de 100W.
Las mediciones de este amplificador las puede estudiar en el artículo del Amplificador mono de 250W, que se encuentra en nuestra sección de proyectos.
Si todo está correcto puede probarlos con un parlante de al menos 300W y luego de revisar la temperatura, puede comenzar a colocar más parlantes.
Otra recomendación importante es colocar un ventilador que mantenga fríos los disipadores.
Si desea hacer este amplificador estéreo, solo es hacer dos etapas amplificadoras idénticas y las alimenta con la misma fuente. Claro que hay que tener en cuenta, que para alimentar dos etapas, el transformador debe ser del doble de amperios.

Sonido completo

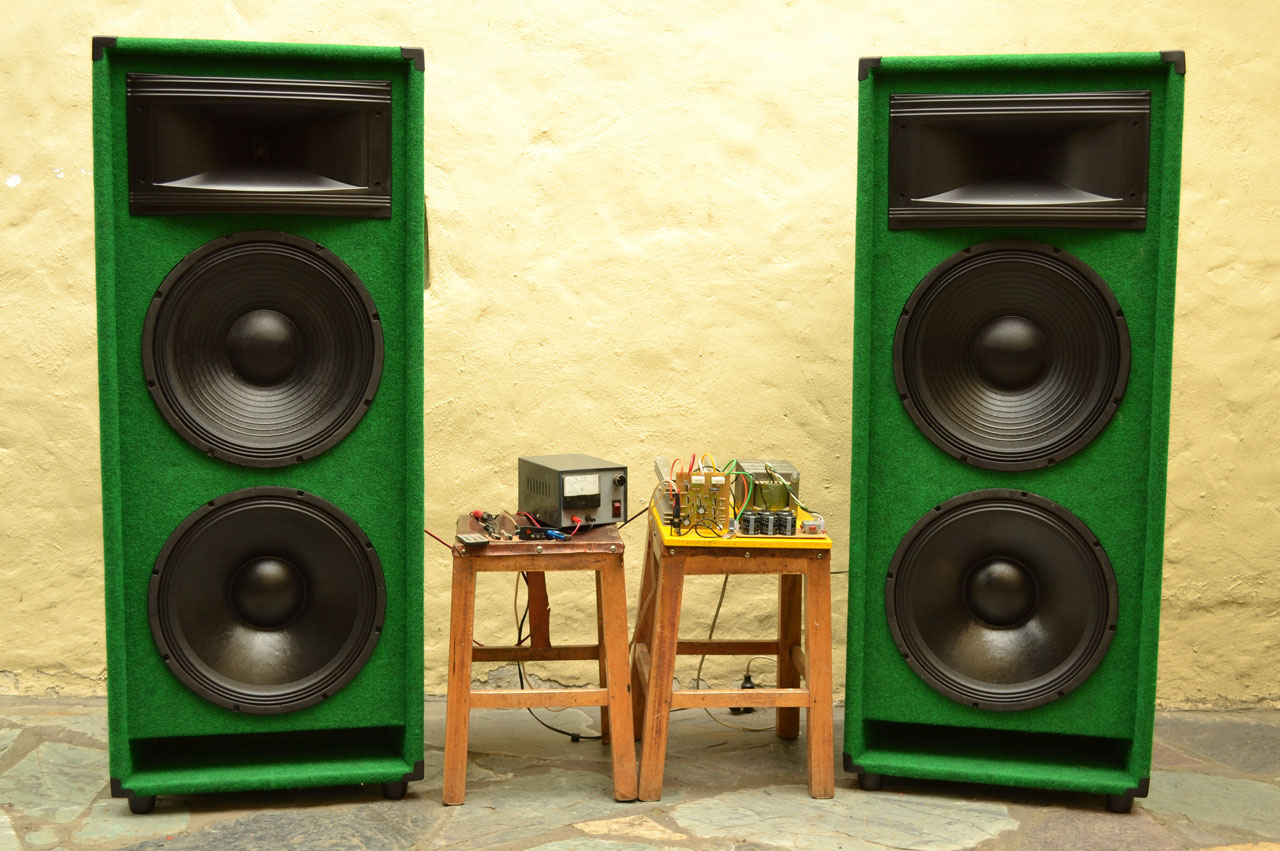

La salida a parlantes permite conectar varios parlantes, dependiendo de la cantidad de transistores que utilice. Personalmente estoy trabajando este amplificador con 4 parlantes de 500W max a 8 ohmios y 15 pulgadas. Además dos cornetas de 350W. La verdad es que suena bastante fuerte a pesar de que el voltaje no es muy alto por usar transistores 2N3055. Esta es una alternativa bastante buena y económica.
Esperamos que este proyecto y la parte teórica aquí expuesta sea de gran utilidad para todos.

Video de prueba de nuestro amplificador ampliable en potencia

NOTA: Recuerde que para realizar este proyecto se necesita un buen conocimiento en electrónica y sobre todo haber construido amplificadores de potencia con transistores. También usted debe haber manejado altos voltajes. En caso de ser un principiante, le recomendamos se abstenga de realizar este proyecto, ya que puede perder mucho dinero y en casos extremos tener accidentes.
