Construya un Amplificador estéreo de 300 Vatios

Fusibles de protección

El circuito impreso de este amplificador, fue diseñado con protección en los pasos de corriente de +Vcc y de –Vcc, colocando porta fusibles para fusible corto de 5 o 6 amperios.

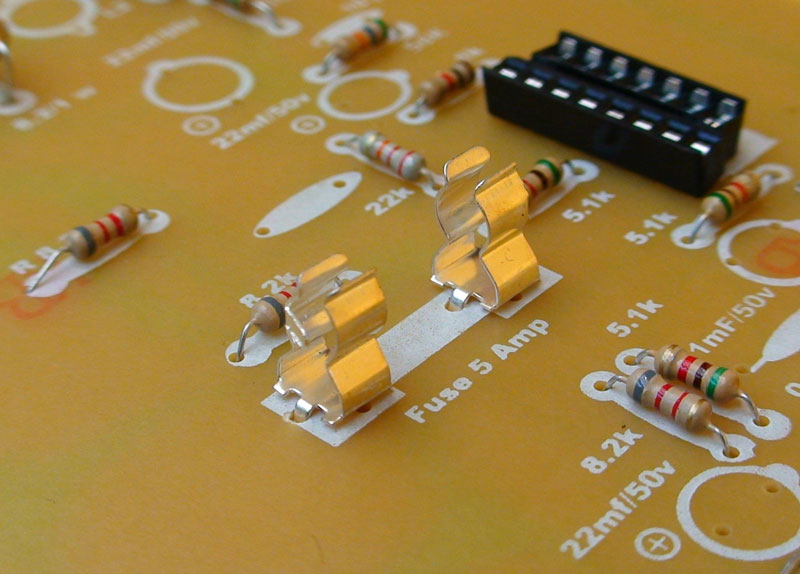

Las protecciones nunca sobran.  Por lo que recomendamos que no omita estos porta fusibles y por ningún motivo los reemplace por puentes. Observe que el portafusible está formado por dos piezas, cada una tiene una aleta que debe ir hacia afuera, para de esta manera contener el fusible.

Condensadores electrolíticos

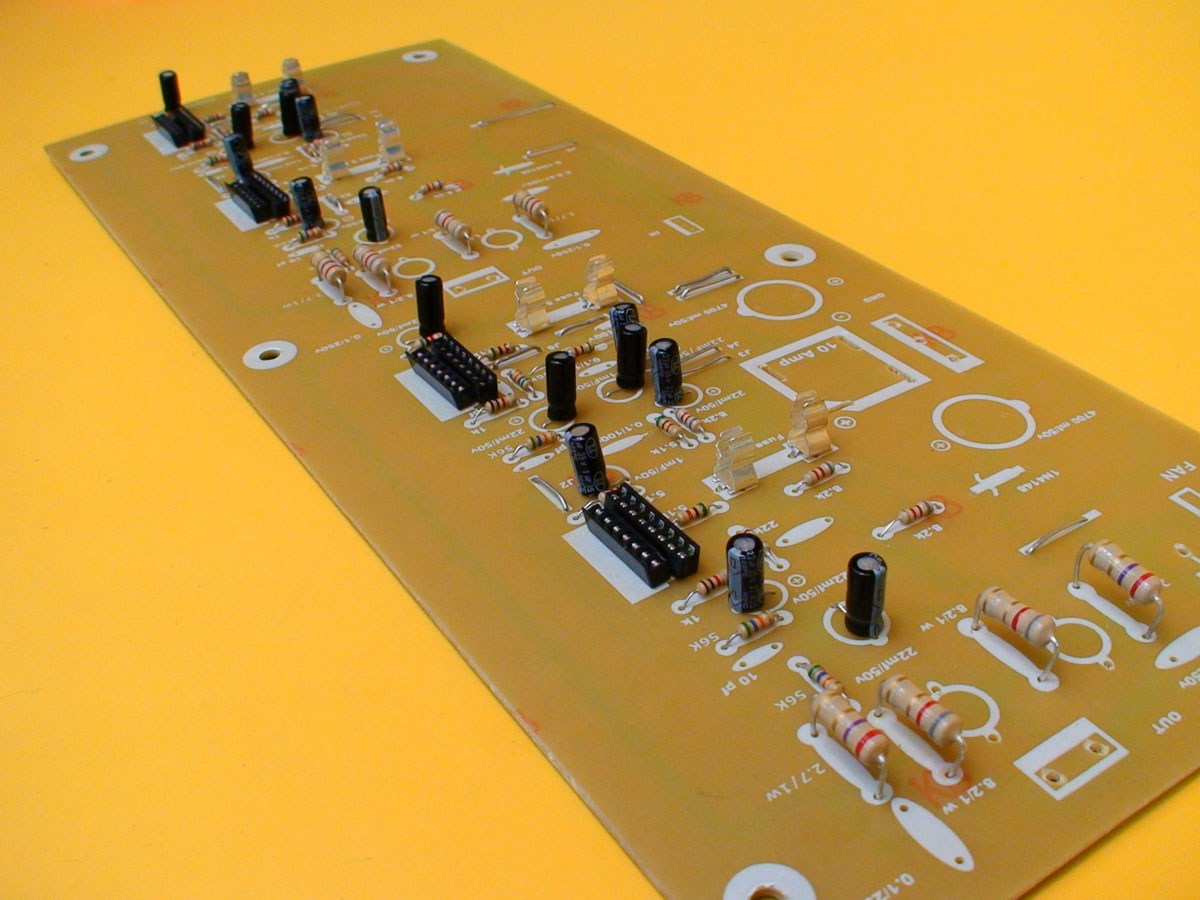

Ahora colocamos todos los condensadores electrolíticos. Los condensadores electrolíticos tienen polaridad. Al momento de colocarlos, es importante usar la guía de la máscara de componentes. Los dibujos de los condensadores electrolíticos, tienen una saliente que determina el polo negativo y un signo mas (+), que determina el polo positivo. Los condensadores traen una franja que muestra el polo negativo y el terminal más largo es el positivo.

Condensadores no polares

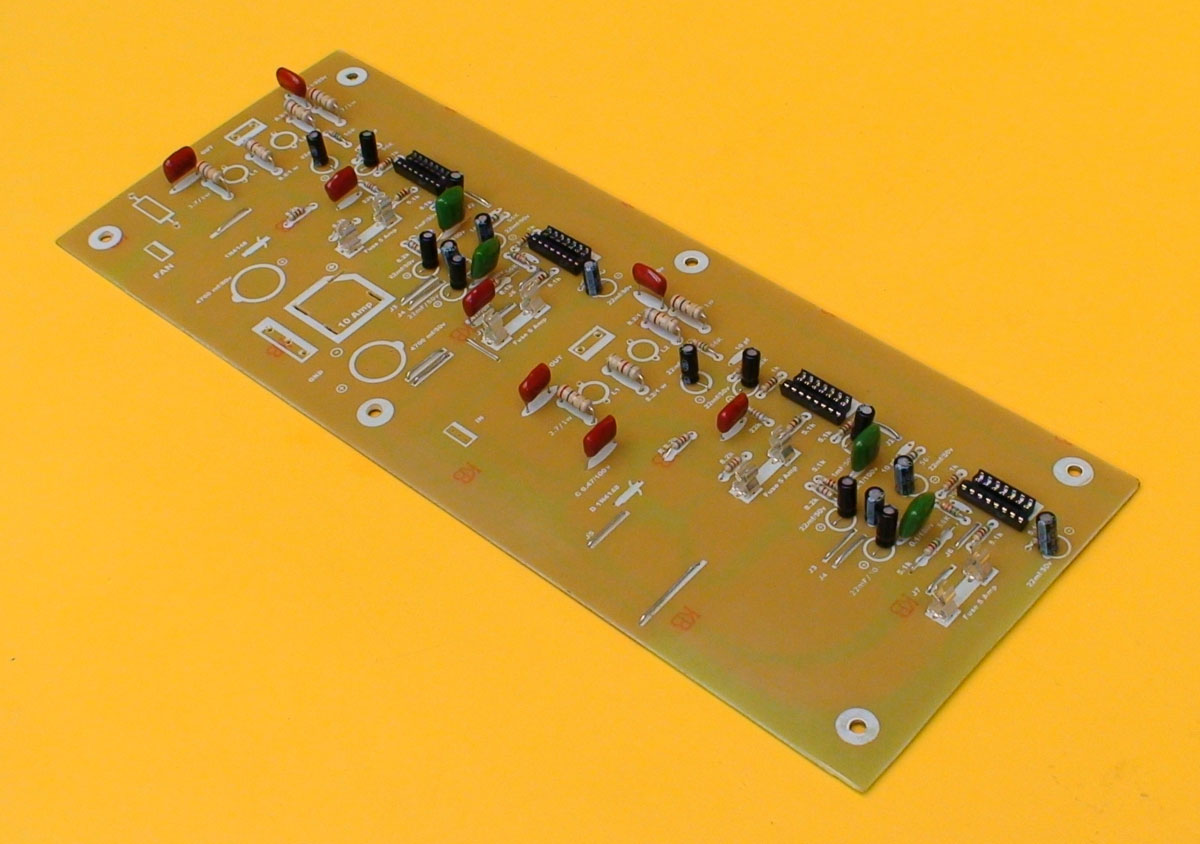

Los condensadores cerámicos y de poliéster no tienen polaridad.
Los condensadores cerámicos soportan voltajes hasta de 50 voltios. Mientras que los condensadores de poliéster soportan diferentes voltajes, que van, desde 50 hasta 1000 voltios. En la superficie de éstos, aparece escrito el voltaje y la capacitancia. Mientras que los condensadores cerámicos sólo dicen su capacitancia.

La Red de Zobel

La Red de Zobel está formada por 4 componentes. Son 2 resistencias, un condensador y una bobina. Esto para cada salida a parlante.  La Red de Zobel, que se encarga de proteger las salidas de los TDA7294, de corrientes inversas, que pueda enviar el parlante. Además también previene posibles oscilaciones.

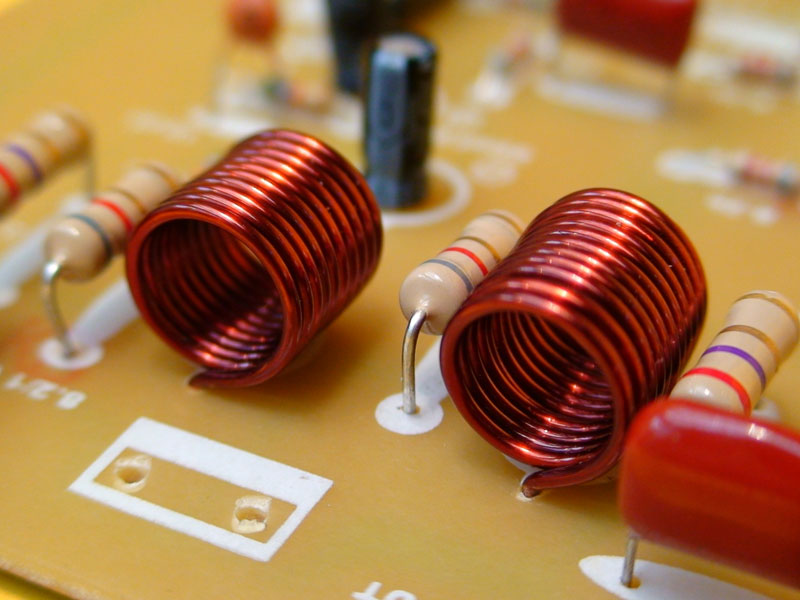

Para hacer las bobinas, tomamos alambre de cobre, calibre 18 según la tabla AWG, (1.024 mm.). Con una broca de 3/8, enrollamos uniformemente 11 vueltas de alambre. Cortamos el excedente de alambre y enderezamos las puntas, dándoles la forma que se aprecia en la fotografía.

Muting y Stand By

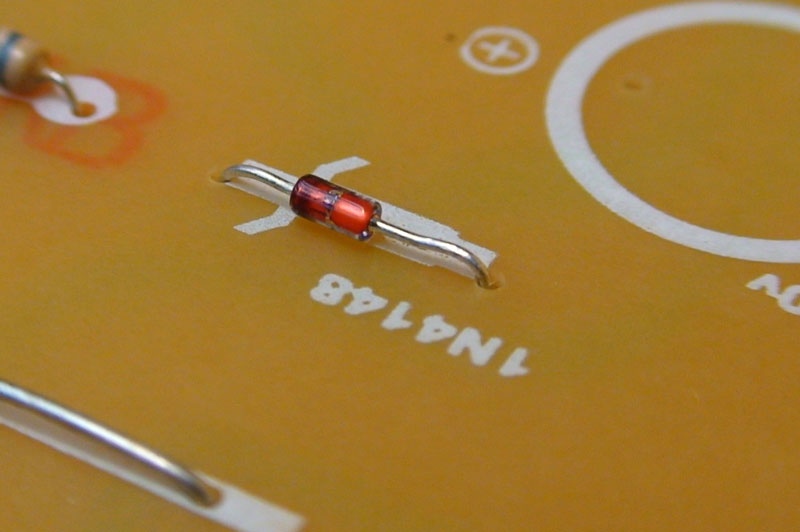

El diodo 1N4148, es un diodo encapsulado en vidrio, de tipo SMD. Observe que el diodo tiene una banda negra.  Ésta señala cual es el terminal negativo o cátodo. Así se puede diferenciar del positivo o ánodo. Se trata de un diodo que puede conmutar a alta velocidad, entre los estados de alta impedancia y baja impedancia (4 nanosegundos). En este caso el diodo 1N4148 se encarga de enviar ciclos positivos al pin 9 del TDA7294, que es (Stand By). Si desea, puede colocar un interruptor en serie con el diodo y usarlo como interruptor de encendido. De esta manera no habrá el molesto (pop) al encender.

Entrada de alimentación AC

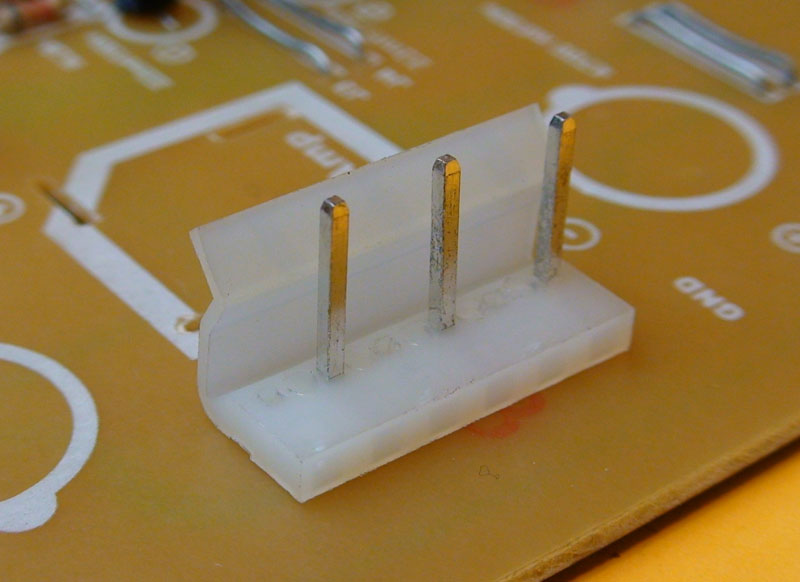

El Conector MOLEX para la entrada de alimentación es de 6 pines, al que le quitamos tres pines de por medio. La alimentación es dual o simétrica, por lo tanto irán tres cables.  Dos cables vienen de los extremos del transformador.  Y el otro cable es el TAP central, que hará las veces de tierra (Ground). Recuerde que al conectar el transformador, los dos extremos del transformador van seguidos en el conector.  Y el TAP central, va conectado al tercer pin (G).

Salidas a parlante

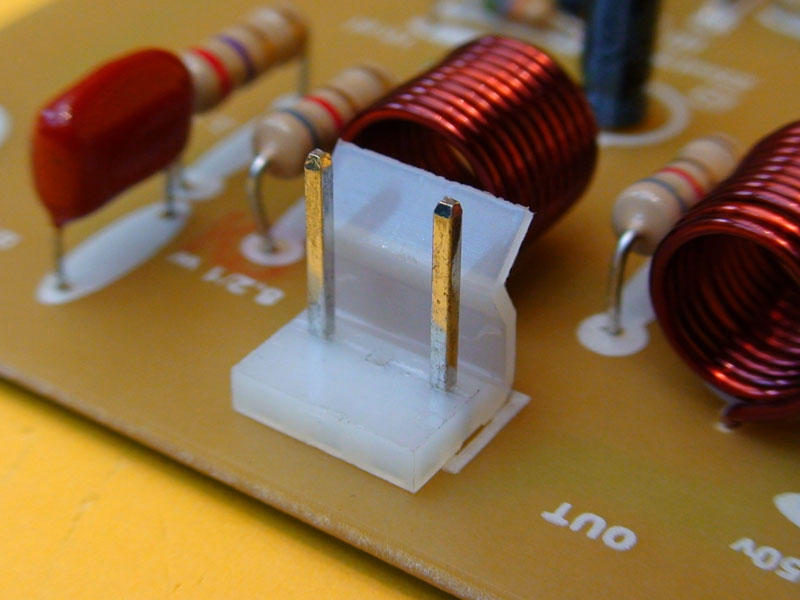

Observe el conector de una de las salidas a parlante. Usamos un conector MOLEX de tres pines al que le retiramos el pin del centro.
Este amplificador por ser configuración puente (bridge), no tiene un polo tierra o común en las salidas. A esto se le llama, salida a parlante flotante. Por esta razón debemos utilizar el mismo orden de conexión en ambas salidas. Esto para que los parlantes no vayan a quedar en desfase o fase invertida.

Voltaje para el ventilador

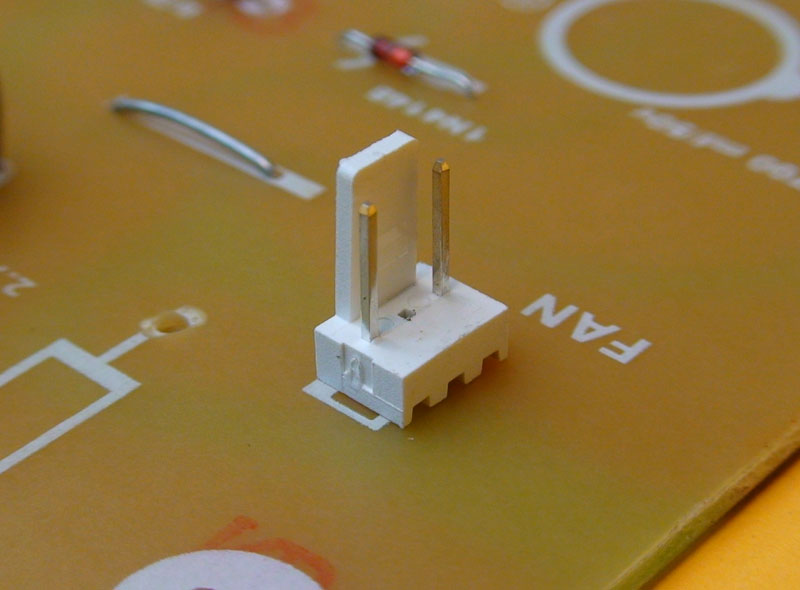

El conector del ventilador es un conector de tres pines pequeño, conocido en Colombia como GP. Claro está que ese no es el nombre real. Es realmente un conector MOLEX pequeño.
Si piensa comprarlos por Internet, deberá buscarlos como conector encabezado de 2.54mm (connector leads header 2.54mm).
Le hemos retiramos el pin del centro para que encaje en la tarjeta. El ventilador puede ser de 12V o 24 voltios DC.
