Construya un Amplificador estéreo de 300 Vatios

La entrada de señal

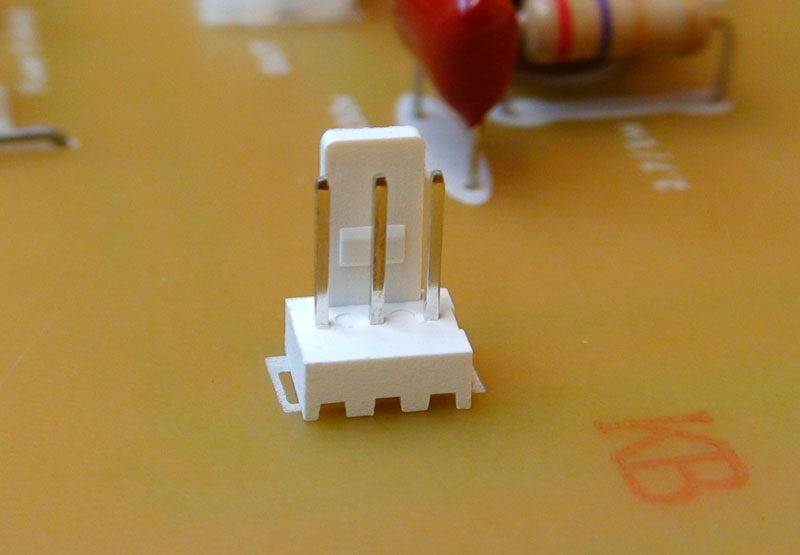

La entrada de señal tiene un conector de 3 pines de 2.54 mm. Los dos pines de los extremos son: entrada de señal izquierda (L) y entrada de señal derecha (R) y el pin del centro, es tierra o común.
Es importante usar conector para un cómodo ensamblaje del amplificador.
Recomendamos usar este amplificador con alguno de nuestros preamplificadores que se encuentran en nuestra sección de proyectos.

El puente de diodos

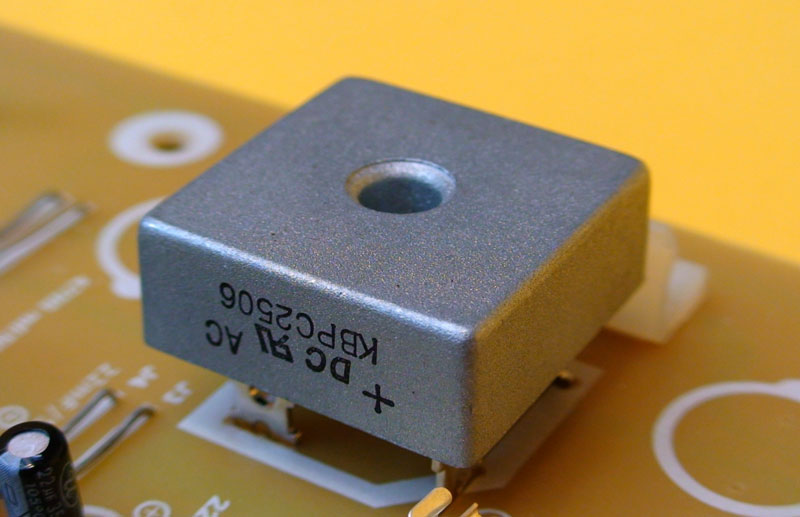

Un puente de diodos, es un componente que agrupa 4 diodos conectados de forma específica; en una sola capsula, que es usado en la mayoría de las fuentes de alimentación. Tiene como función rediseccionar los semiciclos de la corriente alterna. Para este amplificador podemos usar un puente de diodos de 15 amperios en adelante. Recomendamos el de 25 amperios, para evitar recalentamiento.

Fusible en el porta fusible

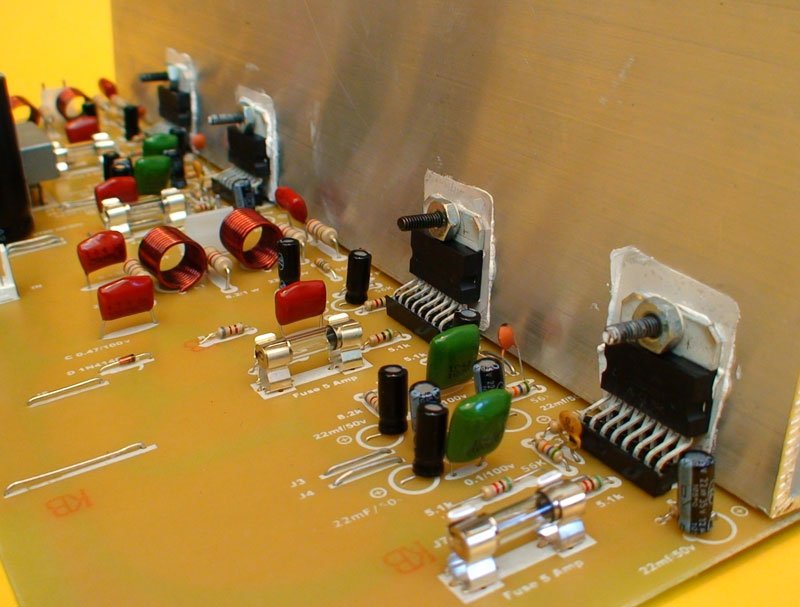

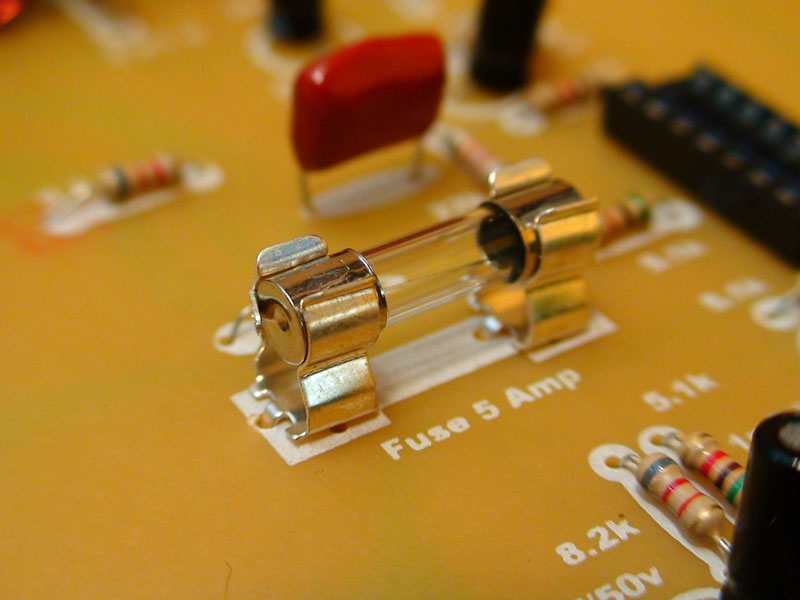

En la fotografía se aprecia el fusible colocado en su porta fusible. Observe como debe quedar el fusible contenido y presionado por las aletas de los extremos. El fusible debe quedar ajustado y debe entrar por presión. En caso de quedar suelto el fusible, se corre el riesgo de averiar el amplificador, o el circuito puede quedar abierto.
Es importante recalcar la importancia de los fusibles. Cuando hay un cortocircuito muy fuerte, al no haber fusibles, se pueden derretir las pistas del circuito impreso. Así que NUNCA los reemplace por puentes de alambre.

Resistencia limitadora del ventilador

Como el amplificador trabaja a +25V, -25V DC, tomamos de los +25 voltios una derivación y le colocamos una resistencia en serie. Esto se hace para limitar la corriente y así alimentar un ventilador de 12 voltios. La resistencia del ventilador de 12v se calcula así:

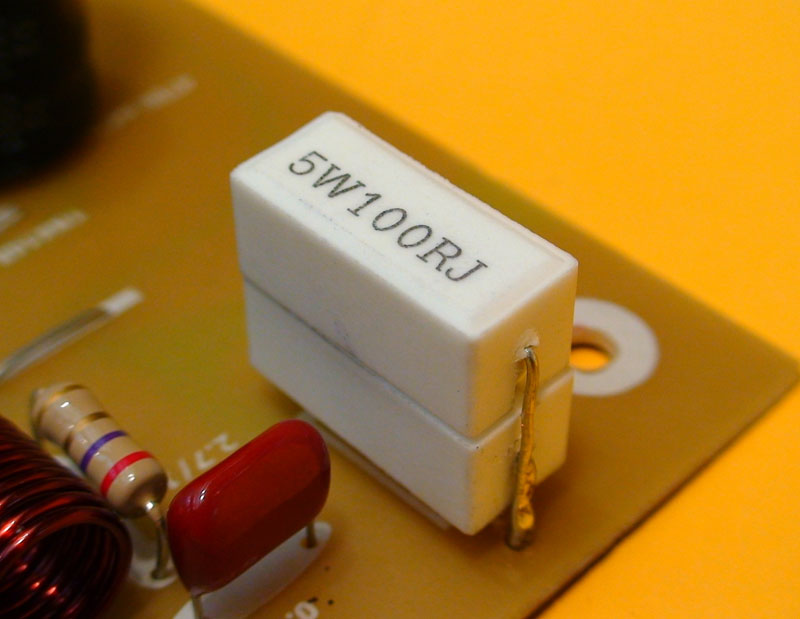

25 voltios DC de alimentación del amplificador, menos 12 voltios del ventilador, igual a 13 voltios. Esto se divide entre los amperios que consume el ventilador, = X Ohmios de resistencia. Para este caso usamos un ventilador de 270 miliamperios, Y la resistencia nos dio 13 / 0.27 amp = 48 ohmios. Entonces colocamos dos resistencias de 100 ohmios en paralelo, para dividir a la mitad su valor en ohmios y bajar el calor a la mitad.

Condensadores de la fuente

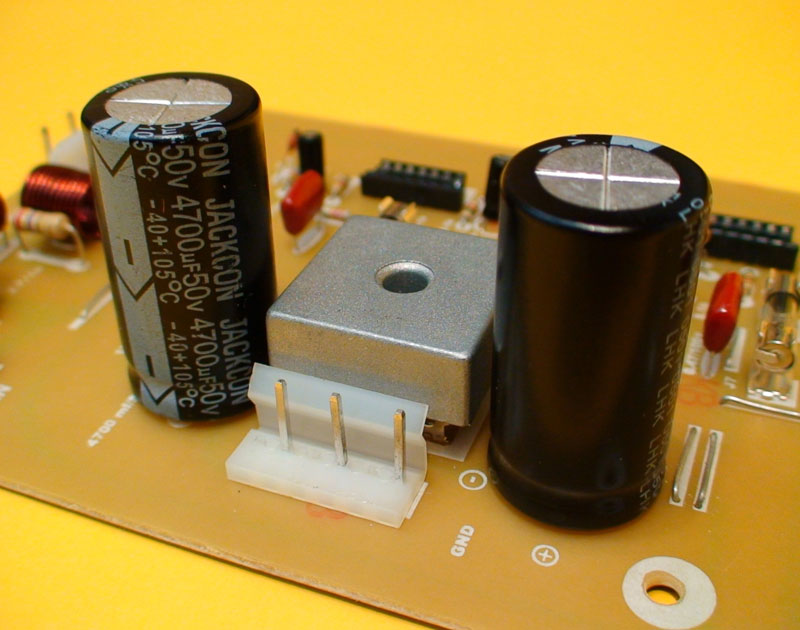

La fuente rectificadora está formada por el puente de diodos y dos condensadores. A continuación explicaremos que hace.
El puente de diodos rectificador, es el componente formado por 4 diodos. El transformador convierte el voltaje de la red pública, en un voltaje alterno de 18+18V AC. Éste voltaje o tensión es rectificado por los diodos. Se envían todos los semiciclos positivos, al polo positivo del condensador y todos los semiciclos negativos, al polo negativo del otro condensador.  Estos condensadores rectifican la corriente, filtrándola y estabilizándola.
Al final tenemos una corriente DC simétrica. Es decir; que tiene voltaje positivo, voltaje negativo y tierra o tap central.
Como el voltaje ya rectificado es de 25 voltios aproximadamente, se recomienda usar condensadores de 35 voltios hacia arriba. Y pueden tener una capacitancia desde 4.700 uF en adelante.

El TDA7294

El TDA7294 es un circuito integrado monolítico en paquete Multiwatt de 15 pines. Está diseñado para ser utilizado como amplificador de audio clase AB, en aplicaciones de alta fidelidad. Gracias a la amplia gama de tensiones y a la capacidad de manejar altas corrientes, el TDA7294, al estar en modo bridge, es capaz de suministrar una gran potencia en cargas de 8 Ohmios, incluso en presencia de baja regulación y con alta tensión de alimentación de rechazo. Tiene función de muting con posibilidad de retraso y operación a distancia, para evitar ruidos de encendido y apagado.

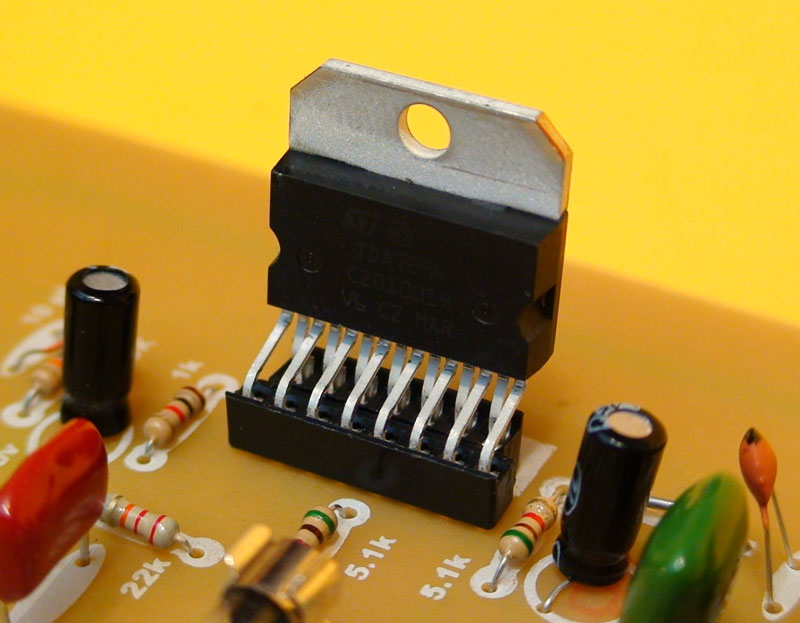

Observe como queda instalado en las bases. Cerciórese de que los pines queden bien ajustados y bien encajados en cada orificio de la base.

El disipador de calor

Hemos utilizado un ángulo de aluminio, unido con un riel de aluminio, que servirán como aleta disipadora. De ésta forma, obtenemos un disipador económico y funcional.
Recuerde Aplicar grasa siliconada entre las dos piezas de aluminio. También, entre el circuito integrado y el disipador, y atornillar fuertemente.
Recuerde que los TDA7294 deben ir muy bien aislados del disipador, con aislantes de mica y grasa siliconada, que servirá para transmitir el calor al aluminio.
Además es importante que el disipador sea lo suficientemente grande, ya que estos circuitos integrados emiten bastante calor.

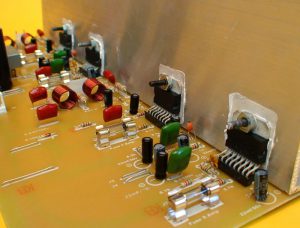

Se aplica grasa siliconada en la parte posterior de los TDA7294. Se coloca el disipador y se atornilla la tuerca, apretando fuerte para optimizar la transmisión de calor de los circuitos integrados, al disipador de aluminio.

La limpieza es fundamental

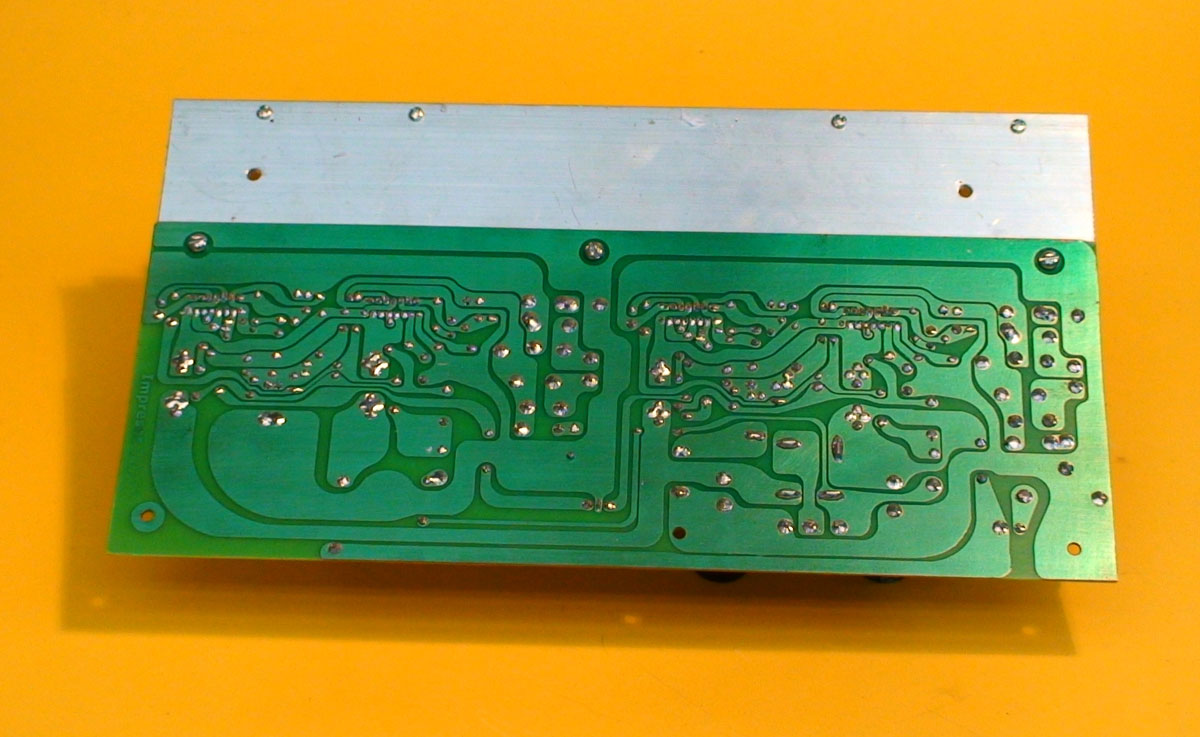

Muchos de los problemas a la hora de probar un circuito es un mal ensamble, malas soldaduras o simplemente residuos de soldadura que hacen corto entre las pistas.
Lave muy bien la tarjeta con thinner y un cepillo de dientes, hasta que no quede ningún residuo de soldadura o mugre alguno. Esto es indispensable para evitar posibles corto circuitos y dar una buena estética al producto.

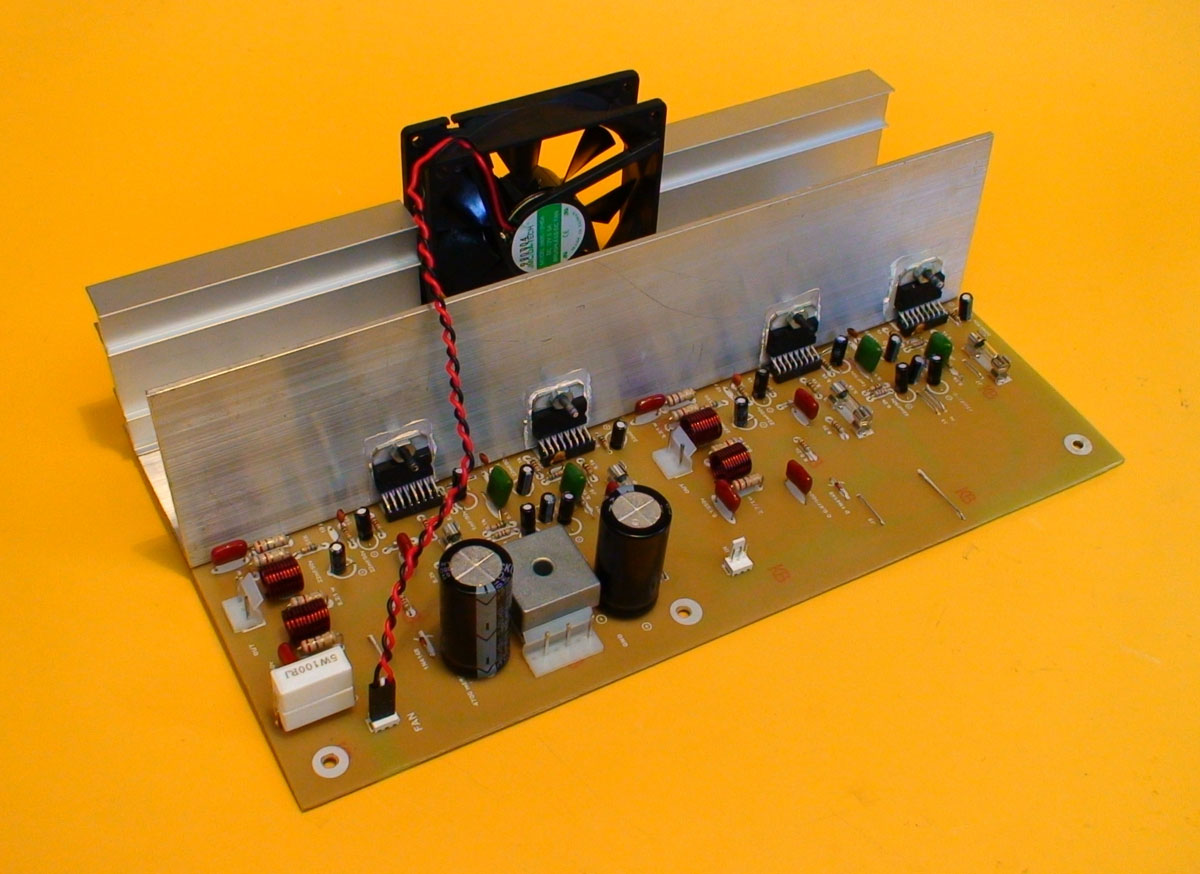

Tarjeta amplificadora terminada

Observe la tarjeta amplificadora terminada. Está lista para el ensamble final y su empaque en el gabinete. Sólo falta colocar los conectores de entrada, salida y alimentación, además del transformador.
Recuerde colocar los componentes de manera estética y suelde lo mejor que pueda. La presentación y calidad de las soldaduras son muy importantes para el éxito de cualquier proyecto electrónico.

Aquí dejamos el enlace del tutorial de como hacer la caja o gabinete para el amplificador. Y a continuación veremos el ensamble, hasta lograr un aparato bien terminado, óptimo para ser comercializado.
