Aprenda a construir un control de volumen, tonos y balance, controlado por voltaje, ideal para controlar el amplificador de sus video rockolas digitales.
El circuito integrado TA7630P
El TA7630 es un circuito integrado estereofónico muy versátil que permite controlar volumen, tonos (Bajos y agudos) y balance, con un cambio de voltaje DC. Éste chip contiene los dos canales de audio en su interior. Esto lo hace excelente para el uso en video rockolas digitales, sonido de TV y aplicaciones de control remoto. Se consigue en disposición DIL de 16 pines. En su reemplazo existe el Kia6930p.
Constituye una etapa de tonos estéreo en un solo integrado, lo cual resulta muy atractivo en la práctica. Produce una corrección de frecuencias bajas y agudas de alto orden. Esto permite efectuar un realce de las mismas con sólo girar levemente los potenciómetros de control.
Materiales
Los materiales usados en este circuito son muy económicos y fáciles de conseguir. Éste circuito por usar alimentación simple, puede ser utilizado en el automóvil, alimentándolo con la batería. Puede combinarlo con infinidad de amplificadores, como los que se encuentran en nuestra sección de Proyectos Amplificadores.
El circuito impreso
Al final de este articulo puede descargar un archivo PDF, que contiene todo lo necesario para su construcción. Lo primero, luego de tener los materiales, es hacer el circuito impreso. Puede ser sobre una placa de baquelita, con el método de planchado, o mediante la técnica de Serigrafía.
La medida del circuito impreso es de 8 cm por 6,6 cm. Recuerde configurar bien la impresora para que la impresión salga al tamaño correcto. Si desea, puede imprimir la máscara de componentes sobre el lado superior de la placa, y aplicar pintura antisoldante sobre las pistas.
Luego de tener la placa, se procede a colocar todas las resistencias y se sueldan.
La base para el circuito integrado
Se recomienda utilizar una base para circuito integrado de 16 pines. Esto se hace con el fin de facilitar el cambio del circuito integrado, al momento de ensamblar o en caso de un mantenimiento.
De esta manera es muy fácil cambiarlo sin maltratar las pistas del circuito impreso, puesto que algunas veces, por ser tan pequeñas, se levantan al retirar la soldadura.
Control de tonos mediante condensadores
El TA7630p, permite variar mediante condensadores el rango de frecuencias bajas o altas, dentro de los que el chip va a operar. En valores típicos, empleados para el realce de las frecuencias bajas, se usan condensadores de 0.1 microfaradios. Puede variar el valor un poco, dependiendo del gusto o el objetivo a conseguir. Las frecuencias altas se pueden variar mediante condensadores. Los valores típicos de estos condensadores empleados para el realce de las frecuencias altas, son de de 0.01 microfaradios. Puede variar el valor un poco, dependiendo de que tantos altos desee obtener.
Condensadores electrolíticos
Se colocan todos los condensadores de 47 uF, 4.7uF y el de 10uF, respetando la dirección que determina la polaridad. Ésto se pude verificar en la máscara de componentes. Todos los condensadores que se utilizan en este circuito pueden ser de 16 voltios en adelante, con excepción del condensador de 1000 microfaradios, que es a 25 voltios. Así que si por alguna razón no consigue condensadores de 16V, puede usar si quiere de 50V sin problema. Tenga en cuenta que el voltaje de un condensador es su tolerancia y si ésta es más alta del voltaje de trabajo del circuito, no pasa nada.
El puente de diodos
Nuestro control de tonos y volumen usa un puente de diodos de 1 amperio como mínimo. Éste se encarga de convertir la corriente alterna, en corriente directa, en compañía del condensador de 1000uF. Revise la posición en la máscara de componentes antes de colocarlo. Si por alguna razón lo llegase a colocar al revés, puede ser fatal para el circuito.
Conectores
Los conectores MOLEX de tres pines de 2.54mm, son usados para la entrada y la salida de señal del circuito. Estos dan la comodidad de poder conectar y desconectar la tarjeta fácilmente, a la hora de hacer el ensamble o al realizar un mantenimiento.
Entrada de alimentación AC
El conector de la entrada de alimentación es un MOLEX de tres pines, de 2.54mm. Se le ha retirado el pin del centro, ya que el diseño tiene los orificios alejados a doble distancia.
En este sitio va conectado un transformador de 12 o 15 voltios a 300 miliamperios que alimenta éste circuito.
Si desea alimentar este circuito con una batería, lo puede hacer sin ningún problema y sin necesidad de retirar ningún componente. El puente de diodos se encarga de entregar la polaridad correcta. Así que puede conectar la batería en cualquier sentido y el circuito funciona igual.

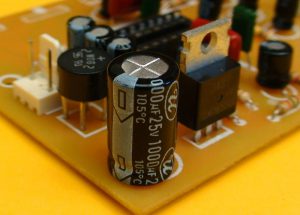

Condensador rectificador de la fuente
El condensador de 1000 microfaradios, trabaja en conjunto con el puente de diodos, rectificando la corriente alterna y convirtiéndola en corriente directa. Puede subir su valor, si lo desea.
Se recomienda utilizar alimentación regulada de 12 voltios, utilizando el regulador LM7812. Esto optimiza el nivel de ruido causado por rectificación deficiente y eventualmente prolonga la vida media del circuito integrado, protegiéndolo contra variaciones de tensión de alimentación.
Volumen a distancia
En las videorockolas, es usual encontrar que el tendero controla el volumen, tonos y balance, desde la barra, sin tener que desplazarse hasta la rockola.
Con este circuito, usted podrá alargar los cables de cada potenciómetro un promedio de hasta 30 metros, sin que se filtren ruidos parásitos. Para esto se coloca un conector MOLEX de 6 pines, al que se le han retirado tres pines previamente.
También puede soldar los cables directamente al circuito impreso, sacrificando la comodidad del conector.
potenciómetros
Colocamos los potenciómetros de tonos y balance. Una de las grandes ventajas de éste circuito es que cada potenciómetro sencillo controla los dos canales, manteniendo el sonido estéreo. Ésto reduce la cantidad de cables a distribuir, en el caso de que quiera controlar el volumen y los tonos a distancia.
En Colombia se ha usado este sistema desde el año 2000, con excelentes resultados.
Materiales, construcción y prueba de funcionamiento, del control de tonos y volumen, parte 1
Control de tonos y volumen controlados por tensión, parte 2
En la siguiente página aprenda más sobre este circuito y vea la versión para automóvil.
