Ensamble un Amplificador Estereo de 500W con Nuestros Proyectos

Amplificador de 500W construido a partir de unir varios proyectos de nuestro sitio WEB.

Sello de probado En esta ocasión presentamos como hacer un amplificador de sonido estéreo de 500 watts (250W por canal en 4 ohmios), a partir de la utilización de varios proyectos que se encuentran en nuestro sitio web, como son:
El Amplificador monofónico de 250W.
El Preamplificador con entrada de micrófono, línea y EQ.
El Vúmetro estéreo.
El Protector de parlantes.
La Fuente regulada.
Y el Sumador de señales.
Además le hemos colocado un Reproductor MP3 con entrada USB, haciendo de éste amplificador una maquina de grandes prestaciones, ideal para usar en eventos públicos, discotecas o en sus fiestas privadas.

Construcción de la caja

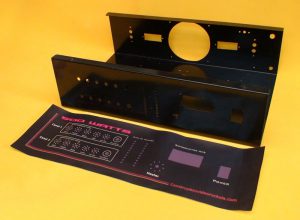

Es primordial hacer una buena caja o gabinete para el amplificador. Lo que hacemos es cortar una lámina de hierro y se dobla en forma de (U). Se le dejan un par de pestañas de 2 centímetros, que servirán como soporte para atornillar posteriormente la tapa de madera. Ésta lámina debe llevar los orificios para: El interruptor de encendido, los potenciómetros de control de tonos y volumen, el ventilador, salida de parlantes, entrada de señal, fusible, cable de poder y reproductor mp3. Y en el piso van los agujeros para los tornillos que ajustarán el transformador, los amplificadores, el protector de parlantes y la fuente regulada. LA mayoría de orificios los hicimos con taladro. Excepto el del ventilador, la salida a parlante, el reproductor mp3 y el switch de encendido. Éstos se hacen con una caladora manual con una cuchilla para metal. La lámina se pinta con Pintura Electrostática. Esta pintura se aplica en polvo seco y permite dar un acabado más resistente que la pintura convencional. Su secado se hace en un horno de curado con rayos UV.
Recuerde programar muy bien la hechura de la caja y todos los orificios, antes de pintarla.

La calcomanía del frente

La calcomanía del frente de nuestro amplificador la diseñamos en Corel Draw. Ésta debe mostrar todas las funciones de los botones de la parte frontal y se debe hacer de acuerdo a los circuitos que vamos a colocar. Cada orificio debe coincidir con cada potenciómetro, cada jack y cada interruptor que coloquemos al frente. Se imprime en papel de vinilo adhesivo, y luego de pegarlo, lo cubrimos con papel contact que ayuda a proteger la calcomanía. Si es posible, use papel flu graphic que es más resistente. Un frente bien diseñado le da una muy buena presentación a la caja. Además, si la intención es vender amplificadores, esto le da confianza al cliente, al ver un aparato con su propia marca.
Descargue aquí el archivo de corel draw con el diseño del frente de este amplificador.

La tapa de la caja

A manera de tapa, hicimos un túnel de madera en el que entra la lámina de metal. Se puede hacer en OSB, que es un tipo de aglomerado muy económico. Otra opción es el MDF.
La lámina debe entrar de manera precisa en la madera. No debe haber juego, ni tampoco entrar muy ajustada, para que al momento de tener que destapar el amplificador, no haya esfuerzo alguno.
Se colocan esquineros plásticos y una manija de agarre para transportar el amplificador. Esto le da un muy buen acabado al gabinete, y lo protege contra posibles golpes.
La manija de agarre debe ser fuerte y asegurada con tornillos autoperforantes de buen calibre. Los tornillos deben atravesar la madera, dando solidez y buen agarre. A los lados van dos orificios de ventilación, por donde sale el aire caliente. Adaptamos un par de mallas metálicas, que sirven como protectores y a su vez mejoran el diseño de nuestro gabinete.

El reproductor MP3

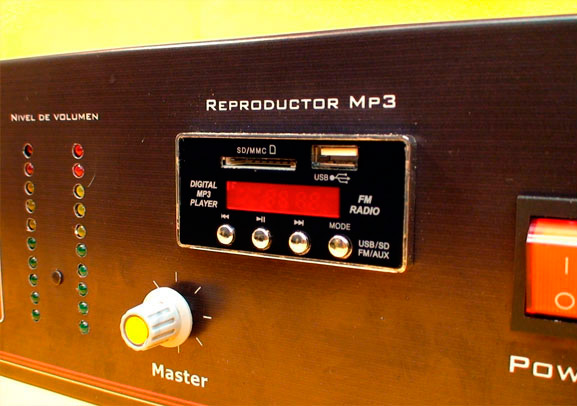

Hemos adaptado un Reproductor mp3 con entrada USB, y radio. Éste aparato le da un valor agregado al amplificador. Así no es necesario cargar con un computador para programar música. Además ahora se consiguen con Bluetooth.
Este tipo de módulos los podemos conseguir de dos maneras: Extraidos de altavoces activos, o se compran listos para instalar.
Para el primer caso, basta con desarmar el altavoz con mucho cuidado, y sacar el módulo MP3 de la caja. Se coloca en el frente del amplificador, de tal manera que se vea bien distribuido, sin dañar la estética del amplificador. Los tornillos que sujetan el frente del reproductor están detrás del sticker o adhesivo de presentación. Se retira el sticker con mucho cuidado, se atornilla y al final de la instalación, se coloca nuevamente la calcomanía.

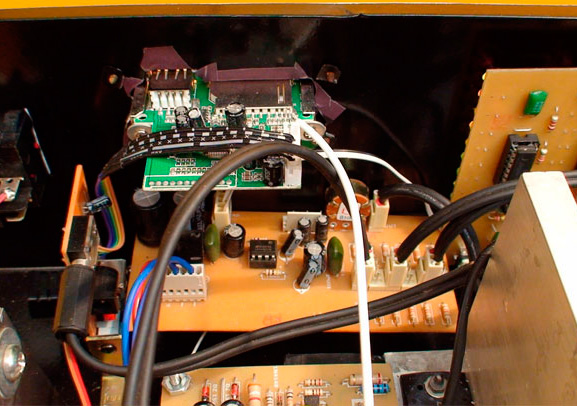

Conexión del Modulo reproductor MP3

La salida del reproductor va conectada a la entrada de uno de los preamplificadores en su entrada de línea. Así podemos ecualizar la señal proveniente del reproductor, dándole a la música la ecualización de nuestro gusto.
La alimentación depende de sí el módulo trae regulador o no. Cómo saber esto? muy fácil! debemos mirar detenidamente el circuito del módulo. Si vemos luego de la entrada un regulador 7805, entonces podremos alimentar el módulo con voltajes que oscilan entre los 9 y 15 voltios. Pero si no lo tiene, debemos hacer una fuente regulada de 5 voltios.

Los Preamplificadores

Colocamos dos preamplificadores estereo con ecualizador de tres bandas, entrada de línea y entrada de micrófono. Estos se alimentan desde el Sumador de señales que está debajo del Reproductor Mp3. Como ya dijimos anteriormente, el preamplificador de arriba recibe la señal del reproductor Mp3. Y el preamplificador de abajo, recibe la señal del exterior, mediante un conectar RCA hembra que se encuentra en la parte trasera del amplificador.
Hemos omitido el potenciómetro de balance o paneo y el potenciometro de volumen general de cada preamplificador. Lo cambiamos por resistencias fijas y jumpers, dejando el paso de señal al máximo, para controlarla desde el Sumador de señales. Así le evitamos al usuario tener que controlar tres potenciometros de volumen.

Vumetro estéreo

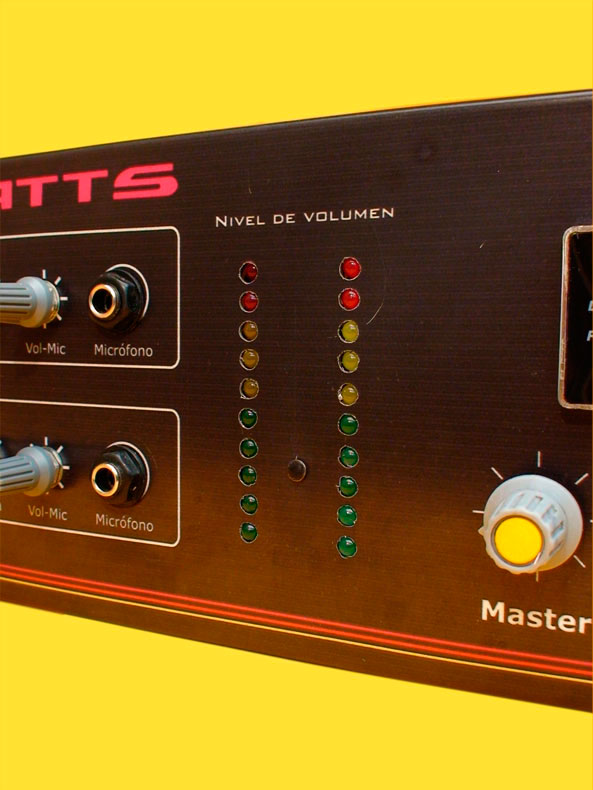

El vúmetro es un instrumento de medición ideal para complementar y dar estética a su amplificador. Permite medir el nivel de volumen del amplificador y dan un efecto audiorítmico. Colocamos los LEDs por el lado de las pistas con el fin de facilitar su instalación en el panel frontal del amplificador. Fue necesario colocar un tornillo para sujetar el vumetro.
La alimentación del vúmetro la hicimos desde la Fuente regulada, pero no de la salida regulada, si no desde el condensador de la fuente. Es decir, que solo usamos la etapa rectificada.
La señal proveniente de la salida del Sumador de señales llega al vúmetro y de éste va al Amplificador. Recuerde calibrar los reóstatos a su gusto, dando una equivalencia entre el volumen de amplificador y el nivel mostrado en el vúmetro.

Antena FM y entradas y salidas de audio

En la fotografía podemos apreciar una antena. Esta es la antena del radio FM, que trae el Reproductor Mp3. Basta con solo conectarla mediante un cable al punto de entrada de antena del reproductor.
El conector RCA hembra que observamos es una entrada de señal. Ésta va conectada directamente al Sumador. Se usa en el caso de querer amplificar una señal que viene preamplificada, como por ejemplo de un mezclador o una consola pasiva. Tenemos otra entrada de señal que no se aprecia en la foto. Está al lado derecho de la caja. Va conectada a la entrada de uno de los preamplificadores.
El conector de presión es una de las salidas a parlante. Hay uno a cada lado del ventilador. Cada uno es doble, ya que este amplificador es para trabajar a 4 ohmios y lo ideal es usarlo con 4 parlantes de 8 ohmios (2 parlantes por canal).

Vista panorámica

La fotografía nos muestra una panorámica de todo el amplificador y las conexiones entre sus partes. Puede dar clic sobre la foto para verla en un tamaño grande y así poder estudiar con detenimiento cómo deberá conectar cada componente.
Es muy importante mantener un buen orden de cableado y usar cables de diferentes colores para no confundirse.
Una recomendación importante es usar cable blindado o apantallado para el transporte de la señal desde las entradas, hasta los preamplificadores. Y entre los preamplificadores, sumador y amplificador.
